Spesifikasjonene kort oppsummert
Process temperature
-40°C...+400°C (-40°F...+752°F)
Pressure measuring range
100 mbar...40 bar (1.5psi...600 psi)
Main wetted parts
316L, AlloyC, Tantal, Monel PTFE, Gold
Material process membrane
316L, AlloyC, Tantal, Monel PTFE Gold
Measuring cell
100 mbar...40 bar (1.5 psi...600 psi)
Bruksområde

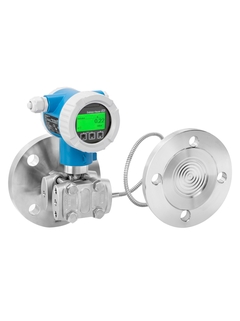

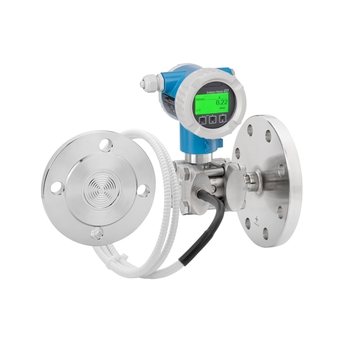

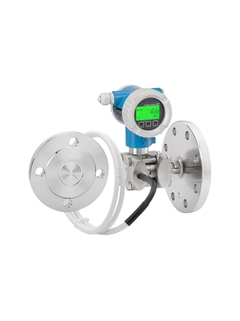

This transmitter belongs to the new Deltabar generation. The device is robust and can be remotely controlled via SmartBlue App using a secure Bluetooth connection. It allows condition based maintenance to increase plant availability. The software is designed to simplify the handling. Intuitive wizards guide the user through setup, proof tests and verification of the device. Heartbeat Technology offers verification and monitoring functions to detect unwanted anomalies e.g. plugged impulse lines.
Pressure measuring ranges up to 40 bar (600 psi)
Process temperatures up to 400 °C (752 °F) with diaphragm seal
Static pressure: up to 160 bar (2400 psi)
Accuracy: up to +/- 0.075%
Fordeler
Wireless control of the device in hard to reach areas with the SmartBlue App and a Bluetooth® connection
Reduce systematic failures - error free SIL commissioning and instrument guided proof testing
With Heartbeat Technology you are able to verify the health of the device while the process is running. This increases plant availability.
Simple indication of device status - display changes from green to red when diagnostic messages occur
Extended utvalg
High- end produkter
Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
©Endress+Hauser
Enkle produkter
Enkelt å velge, intallere og bruke
Tekniske egenskaper
Enkelhet
Standardprodukter
Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
High- end produkter
Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
Spesialprodukter
Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
FLEX utvalget
Tekniske egenskaper
Enkelhet
Fundamental utvalg
Møter dine grunleggende målebehov
Tekniske egenskaper
Enkelhet
Lean utvalg
Håndter henkelt dine kjerneprosesser
Tekniske egenskaper
Enkelhet
Extended utvalg
Optimaliser prosessene dine med innovative teknologier
Tekniske egenskaper
Enkelhet
Xpert utvalg
Mestre de mest utfordrende applikasjonene dine
Tekniske egenskaper
Enkelhet
Loading alternative products
Suksesshistorier
Nivåmåling ved siloer på byggeplasser
Oppdag hvordan Profibaustoffe Austria GmbH har automatisert overvåkingen av bulkmateriale i siloer for å sikre etterfyllinger "just-in-time".
Les hele artikkelen
Spart tid, økt sikkerhet
Ansatte i Returkraft må jevnlig oppfylle og dokumentere alle krav til SIL-målepunktene i anlegget.
Les hele artikkelen
Standardinstrumenter for CNG-kompressorer
Egyptiske myndigheter arbeider med å erstatte flytende drivstoff med naturgass. For å klare dette satte de seg fore å øke antall CNG-stasjoner i landet fra 306 til 1000 innen utgangen av 2021.
Les hele artikkelen
Characteristic
Specialist with one or two capillaries for accurate differential pressure measurement. Intuitive and clear wizards for commissioning, proof tests and verification.
Supply voltage
Ex d, Ex e, non-Ex: 10.5...35V DC Ex i: 10.5...30V DC
Long term stability
0.025 % of URL/ year 0.05 % of URL/ 5 years 0.10 % of URL/ 10 years
Process temperature
-70°C...+400°C (-x°F...+752°F)
Ambient temperature
-40°C...+85°C (-40°F...+185°F)
Measuring cell
100 mbar...40 bar (1.5 psi...600 psi)
Smallest calibratable span
Process connection
Thread: MNPT1/2, G1/2 Flange: NPS 2"...4", DN50...100
Material process membrane
316L, AlloyC, Tantal, Monel PTFE Gold
Fill fluid
Silicone oil, inert oil, vegetable oil, low- / high temperature oil
Communication
4...20 mA HART PROFINET with Ethernet-APL Bluetooth® wireless technology and app (optional)
Certificates / Approvals
ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex
Design approvals
EN10204-3.1, NACE MR0175, NACE MR0103
Specialities
Heartbeat Technology, Bluetooth® Operation and maintenance SmartBlue App, LED Module, RFID TAG for easy identification, Plug and play functionalities, HistoROM
Characteristic / Application
Smart differential pressure transmitter with one or two capillaries, full range of certifications and Heartbeat Technology. Intuitive and clear wizards for commissioning, proof tests and verification.
Specialities
Heartbeat Technology, Bluetooth® Operation and maintenance SmartBlue App, LED Module, RFID TAG for easy identification, Plug and play functionalities HistoROM
Supply / Communication
Ex d, Ex e, non-Ex:: 10.5...35V DC Ex i: 10.5...30V DC
Long term stability
0.025 % of URL/ year 0.05 % of URL/ 5 years 0.10 % of URL/ 10 years
Ambient temperature
-54°C...+85°C (-65°F...+185°F)
Process temperature
-40°C...+400°C (-40°F...+752°F)
Process pressure / max. overpressure limit
Pressure measuring range
100 mbar...40 bar (1.5psi...600 psi)
Main wetted parts
316L, AlloyC, Tantal, Monel PTFE, Gold
Process connection
Thread: MNPT1/2, G1/2 Flange: NPS 2"...4", DN50...100
Max. measurement distance
Communication
4...20 mA HART PROFINET with Ethernet-APL Bluetooth® wireless technology and app (optional)
Certificates / Approvals
ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex
Design approvals
EN 10204-3.1, NACE MR0175, NACE MR0103
Mest nedlastet
BA Deltabar PMD78B
Engelsk versjon - 01/2025
Differential pressure measurement
HART
EN
NO
DE ES FR IT JA PL PT RU ZH
10/01/2025
26/03/2024
31/08/2022
30/11/2021
30/03/2021
Språk:
Engelsk
Versjon:
10/01/2025
Filstørrelse:
1.7 MB
Filnavn:
BA02015PEN_0724.pdf
TI Deltabar PMD78B
Engelsk versjon - 01/2025
Differential pressure, level and flow measurement in liquids or gases
EN
NO
DE ES FR IT JA PL PT RU ZH
10/01/2025
26/03/2024
16/03/2023
31/08/2022
30/11/2021
Språk:
Engelsk
Versjon:
10/01/2025
Filstørrelse:
2.1 MB
Filnavn:
TI01512PEN_0824.pdf
224 dokumenter
Differential pressure, level and flow measurement in liquids or gases
EN
NO
Tysk Spansk French Italiensk Japansk Polsk Portugisisk Russisk Kinesisk
10/01/2025
26/03/2024
16/03/2023
31/08/2022
30/11/2021
Språk:
Engelsk
Versjon:
10/01/2025
Filstørrelse:
2.1 MB
Filnavn:
TI01512PEN_0824.pdf
Differential pressure measurement PROFINET over Ethernet-APL
EN
NO
Tysk Spansk French Italiensk Japansk Polsk Portugisisk Russisk Kinesisk
10/01/2025
16/03/2023
Språk:
Engelsk
Versjon:
10/01/2025
Filstørrelse:
2.5 MB
Filnavn:
BA02232PEN_0324.pdf
Differential pressure measurement HART
EN
NO
Tysk Spansk French Italiensk Japansk Polsk Portugisisk Russisk Kinesisk
10/01/2025
26/03/2024
31/08/2022
30/11/2021
30/03/2021
Språk:
Engelsk
Versjon:
10/01/2025
Filstørrelse:
1.7 MB
Filnavn:
BA02015PEN_0724.pdf
Differential pressure measurement PROFINET with Ethernet-APL
Språk:
Engelsk
Versjon:
16/03/2023
Filstørrelse:
1.4 MB
Filnavn:
GP01196PEN_0122-00.pdf
Differential pressure measurement HART
EN
NO
Tysk Japansk
26/03/2024
30/03/2021
Språk:
Engelsk
Versjon:
26/03/2024
Filstørrelse:
1.6 MB
Filnavn:
GP01165PEN_0224-00.pdf
Differential pressure measurement HART
EN
NO
Tysk Japansk
26/03/2024
30/03/2021
30/10/2020
Språk:
Engelsk
Versjon:
26/03/2024
Filstørrelse:
1.3 MB
Filnavn:
GP01150PEN_0324-00.pdf
Differensialtrykkmåling HART
EN
NO
Bulgarsk Tsjekkisk Dansk Tysk Gresk Spansk Estlandsk Finsk French Kroatisk Ungarsk Indonesisk Italiensk Japansk Koreansk Lithuanian Latvian Nederlandsk Polsk Portugisisk Rumensk Russisk Slovakisk Slovensk Svensk Thai Tyrkisk Kinesisk
26/03/2024
31/08/2022
30/11/2021
30/03/2021
30/10/2020
Språk:
Norsk
Versjon:
26/03/2024
Filstørrelse:
836.3 KB
Filnavn:
KA01468PNO_0524-00.pdf
Conversion instructions Cerabar S PMC/PMP7x and Deltabar S
PMD/FMD7x from software version 1.x to software Version 2.x or higher
Conversion instructions Cerabar S PMC/PMP7x and Deltabar S PMD/FMD7x from software version 1.x to software Version 2.x or higher
Språk:
Engelsk
Versjon:
19/05/2021
Filstørrelse:
2.3 MB
Filnavn:
KA00615PA2_0108.pdf
Cerabar S, Deltabar S, Deltapilot S - Exchange of the push buttons
Cerabar S, Deltabar S, Deltapilot S - Exchange of the push buttons
Språk:
Engelsk
Versjon:
17/05/2021
Filstørrelse:
396.6 KB
Filnavn:
KA00610PA2_0312.pdf
Differensialtrykkmåling PROFINET med Ethernet-APL
EN
NO
Bulgarsk Tsjekkisk Dansk Tysk Gresk Spansk Estlandsk Finsk French Kroatisk Ungarsk Indonesisk Italiensk Japansk Koreansk Lithuanian Latvian Nederlandsk Polsk Portugisisk Rumensk Russisk Slovakisk Slovensk Svensk Thai Tyrkisk Kinesisk
16/03/2023
Språk:
Norsk
Versjon:
16/03/2023
Filstørrelse:
872.6 KB
Filnavn:
KA01570PNO_0122-00.pdf
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Blind plug, M20, 316L, o-ring EPDM
Tegningsnummer
Ordrekode
14
71487198
Blind plug, M20, Alu, o-ring EPDM
Tegningsnummer
Ordrekode
14
71487199
Blind plug M20, 316L, Ex d
Tegningsnummer
Ordrekode
14
71679712
Blind plug M20, Alu, Ex d
Tegningsnummer
Ordrekode
14
71679714
Blind plug NPT1/2, Alu, Ex d
Tegningsnummer
Ordrekode
14
71679718
Tegningsnummer
Ordrekode
14
71487201
Tegningsnummer
Ordrekode
14
71487203
Blind plug NPT1/2, 316L, Ex d
Tegningsnummer
Ordrekode
14
71679715
Tegningsnummer
Ordrekode
15
71435135
Cable gland M20, brass nickel plated
Tegningsnummer
Ordrekode
15
71435136
Tegningsnummer
Ordrekode
15
71435137
Adapter set M20x1.5-G1/2, Alu
Tegningsnummer
Ordrekode
15
71440660
Adapter set M20x1.5-G1/2, 316L
Tegningsnummer
Ordrekode
15
71440667
M12 plug,CuZn-nickel plated,housing side
Tegningsnummer
Ordrekode
15
71435138
M12 plug, 316L, housing side
Tegningsnummer
Ordrekode
15
71435139
HAN7D plug, 90deg, housing side
Tegningsnummer
Ordrekode
15
71439098
Ground terminal Housing L+P
Tegningsnummer
Ordrekode
18
71474251
Tegningsnummer
Ordrekode
20
71435116
Tegningsnummer
Ordrekode
25
71435116
Tegningsnummer
Ordrekode
20
71435118
Tegningsnummer
Ordrekode
25
71435118
Tegningsnummer
Ordrekode
20
71435122
Cover red Alu, closed, Ex d
Tegningsnummer
Ordrekode
20
71439086
Cover red Alu, closed, Ex d
Tegningsnummer
Ordrekode
25
71439086
Cover 316L, sight glass, Ex d
Tegningsnummer
Ordrekode
20
71435123
Tegningsnummer
Ordrekode
20
71439089
Cover Alu, sight window, Ex d
Tegningsnummer
Ordrekode
20
71439090
Cover red Alu, sight glass, Ex d
Tegningsnummer
Ordrekode
20
71439088
Cover Alu, connection compartment, Ex d
Tegningsnummer
Ordrekode
25
71435121
Cover 316L, connect. compartment, Ex d
Tegningsnummer
Ordrekode
25
71435128
Cover Alu, connection compartment
Tegningsnummer
Ordrekode
25
71439085
Cover red Alu, connect. compartment,Ex d
Tegningsnummer
Ordrekode
25
71439087
Cover sealing HNBR, -40oC, 5 pieces
Tegningsnummer
Ordrekode
21
71435132
Cover sealing FVMQ, -60oC, 5 pieces
Tegningsnummer
Ordrekode
21
71435134
Terminal unit TU100B, 4-20mA
Tegningsnummer
Ordrekode
35
71435766
Terminal unit TU101B, 4-20mA, OVP
Tegningsnummer
Ordrekode
35
71435767
Terminal unit TU100A, 4-20mA, L-form
Tegningsnummer
Ordrekode
35
71458631
Terminal unit TU101A, 4-20mA, OVP,L-form
Tegningsnummer
Ordrekode
35
71458633
Tegningsnummer
Ordrekode
40
71435772
Tegningsnummer
Ordrekode
30
XPP0018-
Segment display + Bluetooth VU101
Tegningsnummer
Ordrekode
40
71435779
Tegningsnummer
Ordrekode
40
71435775
Graphical display + Bluetooth VU113
Tegningsnummer
Ordrekode
40
71435781
Screw set, screwed separator
Tegningsnummer
Ordrekode
56
71518699
Metal gasket, screwed separator
Tegningsnummer
Ordrekode
57
71518705
Locking screw (2x), NPT1/4, Alloy
Tegningsnummer
Ordrekode
63
71485110
Locking screw (2x), NPT1/4, 316L
Tegningsnummer
Ordrekode
63
71485122
Vent valve 316L, 1/4 NPT, 2 pc.
Tegningsnummer
Ordrekode
63
71487312
Vent valve 316L, R1/4 JIS, 2 pc.
Tegningsnummer
Ordrekode
63
71489164
Cable PE,80inch, sep. housing PMXXXB
Tegningsnummer
Ordrekode
70
71551044
Cable PE,200inch, sep. housing PMXXXB
Tegningsnummer
Ordrekode
70
71551080
Cable PE,400inch, sep. housing PMXXXB
Tegningsnummer
Ordrekode
70
71551083
Cable FEP,200inch, sep. housing PMXXXB
Tegningsnummer
Ordrekode
70
71551084
Cable PE, 600inch, sep. housing PMXXXB
Tegningsnummer
Ordrekode
70
71637914
USB dongle for device simulation
Mounting bracket standard, 7/16-20 UNF
Screw set UNF7/16x1/2",VA,4pcs.
Weather protection cover, 316L, XW112
Vi verdsetter personvernet ditt
Vi bruker informasjonskapsler til å forbedre surfeopplevelsen din, samle inn statistikk for å optimalisere nettstedsfunksjonalitet og vise skreddersydde annonser eller skreddersydd innhold.
Ved å velge «Godta alle» samtykker du i bruken vår av informasjonskapsler.
Du finner mer informasjon i retningslinjene våre for informasjonskapsler .
Tilpasse
Godta bare det essensielle
Godta alle
