Elektromagnetiske flowmålere for alle industrier

Picture of Electromagnetic flowmeter Proline Promag P 300 / 5P3B for process applications

Enkle produkter
Enkelt å velge, intallere og bruke

Tekniske egenskaper

Enkelhet

Hva er FLEX?

Standardprodukter
Pålitelige, robuste og lette å vedlikeholde

Tekniske egenskaper

Enkelhet

Hva er FLEX?

High- end produkter
Høyst funksjonelle og praktiske

Tekniske egenskaper

Enkelhet

Hva er FLEX?

Spesialprodukter
Designet for krevende applikasjoner

Tekniske egenskaper

Enkelhet

Varierende

Hva er FLEX?

FLEX utvalget	Tekniske egenskaper	Enkelhet
F L E X Fundamental utvalg Møter dine grunleggende målebehov	Tekniske egenskaper	Enkelhet
F L E X Lean utvalg Håndter henkelt dine kjerneprosesser	Tekniske egenskaper	Enkelhet
F L E X Extended utvalg Optimaliser prosessene dine med innovative teknologier	Tekniske egenskaper	Enkelhet
F L E X Xpert utvalg Mestre de mest utfordrende applikasjonene dine	Tekniske egenskaper	Enkelhet Varierende

Lær mer om FLEX-valgene

Sammenlign

Proline Promag P 300 electromagnetic flowmeter

High-temperature flowmeter for process applications with a compact, easily accessible transmitter

Max. measurement error Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s), Flat Spec

Measuring range 4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)

Medium temperature range Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PFA high-temperature: –20 to +180 °C (–4 to +356 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F)

Max. process pressure PN 40, Class 300, 20K

Wetted materials Liner: PFA; PTFE
Electrodes: 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium

Picture of flowmeter Proline Promag H 100 / 5H1B (DN ≥ 40 / 1 1/2") for hygienic applications

Sammenlign

Proline Promag H 100 electromagnetic flowmeter

The specialist for hygienic applications with an ultra-compact transmitter

Max. measurement error Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option) ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

Measuring range 0.06 dm³/min to 600 m³/h (0.015 to 2650 gal/min)

Medium temperature range –20 to +150 °C (–4 to +302 °F)

Max. process pressure PN 40, Class 150, 20K

Wetted materials Liner: PFA
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
Process Connections: stainless steel, 1.4404 (F316L); PVDF; PVC adhesive sleeve
Seals: O-ring seal (EPDM, FKM, Kalrez), aseptic molded seal (EPDM, FKM, silicone)
Grounding Rings: stainless steel, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalum

Picture of Electromagnetic flowmeter Proline Promag W 300 / 5W3B for the water & wastewater industry

Sammenlign

Proline Promag W 300 electromagnetic flowmeter

Specialist for demanding water and wastewater applications with a compact, easily accessible transmitter

Max. measurement error Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s), Flat Spec

Measuring range 0.5 m3/h to 263000 m3/h (2.5gal/min to 1665 Mgal/d)

Medium temperature range Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
Liner material PTFE: –20 to +90 °C (–4 to +194 °F)

Max. process pressure PN 40, Class 300, 20K

Wetted materials Liner: Polyurethane; Hard rubber, PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum

Picture of Electromagnetic flowmeter Proline Promag W 400 / 5W4C for the water & wastewater industry

Sammenlign

Proline Promag W 400 electromagnetic flowmeter

Versatile standard flowmeter for the water and wastewater industry

Max. measurement error Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s), Flat Spec

Measuring range 0.5 m3/h to 263000 m3/h (2.5gal/min to 1665 Mgal/d)

Max. process pressure PN 40, Class 300, 20K

Wetted materials Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
Liner material PTFE: –20 to +90 °C (–4 to +194 °F)
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum

Picture of electromagnetic flowmeter Proline Promag D 10: Cost-effective wafer flowmeter

Sammenlign

Proline Promag D 10 electromagnetic flowmeter

Highly cost-effective wafer flowmeter with easy-to-use operation concept

Max. measurement error Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)

Measuring range 9 dm³/min to 282 m³/h (2.5 gal/min to 1250 gal/min)

Medium temperature range Liner material polyamide: 0 to +60°C (+32 to +140°F)

Max. process pressure PN 16, Class 150, 10K

Wetted materials Liner material polyamide: 0 to +60°C (+32 to +140°F)
Electrodes: 1.4435 (316L)

Electromagnetic flowmeter - Proline Promag E 100

Ikke tilgjengelig

Sammenlign

Proline Promag E 100 electromagnetic flowmeter

Ikke tilgjengelig

The economical flowmeter with an ultra-compact transmitter

Max. measurement error Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

Measuring range 4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)

Medium temperature range –10 to +110 °C (+14 to +230 °F)

Max. process pressure PN 40, Class 150, 20K

Wetted materials Liner: PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum

Electromagnetic flowmeter Proline Promag H 200 / 5H2B for the chemical and life sciences industries

Sammenlign

Proline Promag H 200 electromagnetic flowmeter

Flowmeter for smallest flow rates with genuine loop-powered technology

Max. measurement error Volume flow: ±0.5 % o.r. ± 2 mm/s (0.08 in/s)

Measuring range 0.06 dm³/min to 300 m³/h (0.015 to 80 gal/min)

Medium temperature range –20 to +150 °C (–4 to +302 °F)

Max. process pressure PN 40, Class 150, 20K

Electromagnetic flowmeter Proline Promag H 300 for the food & beverages and life sciences industries

Sammenlign

Proline Promag H 300 electromagnetic flowmeter

Specialist for hygienic applications with a compact, easily accessible transmitter

Max. measurement error Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
Volume flow (option) ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

Measuring range 0.06 dm³/min to 600 m³/h (0.015 gal/min to 2 650 gal/min)

Medium temperature range –20 to +150 °C (–4 to +302 °F)

Max. process pressure PN 40, Class 150, 20K

Electromagnetic flowmeter Proline Promag H 500 for the food & beverages and life sciences industries

Sammenlign

Proline Promag H 500 electromagnetic flowmeter

Specialist for hygienic applications, as remote version with up to 4 I/Os

Max. measurement error Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
Volume flow (option) ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

Measuring range 0.06 dm³/min to 600 m³/h (0.015 gal/min to 2 650 gal/min)

Medium temperature range –20 to +150 °C (–4 to +302 °F)

Max. process pressure PN 40, Class 150, 20K

Picture of electromagnetic flowmeter Proline Promag H 10 for basic hygienic applications

Sammenlign

Proline Promag H 10 electromagnetic flowmeter

Flowmeter for basic hygienic applications with easy-to-use operation concept

Max. measurement error Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)

Measuring range 0.06 dm³/min to 600 m³/h (0.015 to 2650 gal/min)

Medium temperature range –20 to +150 °C (–4 to +302 °F)

Max. process pressure PN 40, Class 150, 20K

Wetted materials Liner: PFA
Electrodes: 1.4435 (316L); Alloy C22
Process Connections: stainless steel, 1.4404 (F316L); PVDF; PVC adhesive sleeve
Seals: aseptic molded seal (EPDM, FKM, silicone)

Elektromagnetiske flowmålere

Vår produktsøker hjelper deg å søke etter passende måleenheter, programvare eller systemkomponenter via produktegenskaper. Applicator fører deg gjennom et individuelt produktvalg via applikasjonsparametere.

Gå til produktfilter Gå til Applicator

Om elektromagnetiske flowmålere

Elektromagnetiske mengdemålere har blitt brukt av industrien i mer enn 60 år. Disse målene brukes på alle ledende væsker, som vann, syrer, alkalier, slurries og mange andre. Typiske anvendelser er måling på væsker, dosering, fylling og nøyaktig måling for kjøp og salg (custody transfer). De tre millioner mag-meterne vi har solgt siden 1977, trenger ikke vedlikehold og tilbyr en sømløs systemintegrering i dine automasjonsprosesser.

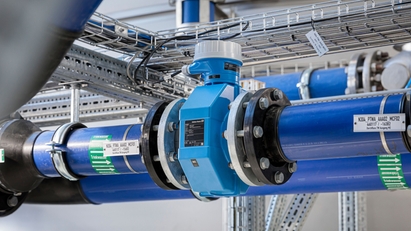

I industrimiljøet brukes elektromagnetiske flowmålere primært til vannbehandling og innen prosess-, livsvitenskaps- og næringsmiddelindustriene. Innen tunnelkonstruksjon og gruvedrift er robuste magmetere ofte det eneste alternativet for å måle svært etsende malmslurryer som inneholder faststoffer, blandinger av sand og vann, fyllmaterialer eller faststoffmengder med den nøyaktigheten som kreves.

Endress+Hauser ble anerkjent med Global Market Leadership Award for elektromagnetiske mengdemålere

Frost & Sullivan anerkjenner Endress+Hauser med Global Market Leadership Award for elektromagnetiske mengdemålere.

Det elektromagnetiske måleprinsippet

Proline 300/500 - mengdemålingsteknologi for fremtiden

Mengdemåling gjort enkelt

Historien om mengdemålere fra Endress+Hauser

Elektromagnetisk mengdemålingsprinsipp

Ifølge Faradays induksjonslov induserer en metallstang som beveger seg i et magnetfelt, elektrisk spenning. Dette dynamoprinsippet styrer også funksjonsmåten til elektromagnetiske flowmålere.

Så snart de elektrisk ladede partiklene i en væske krysser det kunstige magnetfeltet som genereres av to feltspoler, induseres det en elektrisk spenning. Denne spenningen, som registreres av to måleelektroder, er direkte proporsjonal med flowhastigheten og dermed flowvolumet.

Magnetfeltet genereres med pulserende likestrøm med vekslende polaritet. Dette sikrer et stabilt nullpunkt og gjør flowmålingen ufølsom for flerfasede eller uhomogene væsker samt lav ledeevne.

Fordeler

Måleprinsippet er praktisk talt uavhengig av trykk, tetthet, temperatur og viskositet
Selv fluider med faststoffinnhold kan måles, deriblant malmslurry eller cellulosemasse
Stort utvalg nominelle diametere (DN 2 til 3000; 1/12 til 120")
Fritt tverrsnitt på rør: kan rengjøres med CIP/SIP og rørskrapes
Ingen bevegelige deler, vedlikeholdsfritt
