Spesifikasjonene kort oppsummert
-
Max. measurement error
Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s) -
Measuring range
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
-
Medium temperature range
–10 to +110 °C (+14 to +230 °F)
-
Max. process pressure
PN 40, Class 150, 20K
-
Wetted materials
Liner: PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum
Bruksområde

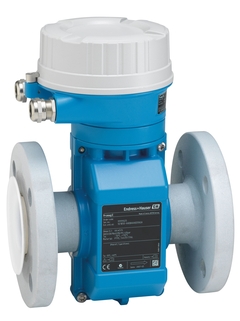

The proven sensor for economical measurement of conductive liquids, Promag E, serves various basic applications in the chemical and process industry. Its ultra-compact transmitter delivers full performance on the smallest footprint and enables seamless system integration, making Promag E 100 the preferred choice for skid builders, equipment manufacturers and system integrators. Heartbeat Technology enables compliance and process safety at all times.
The bidirectional measuring principle is virtually independent of pressure, density, temperature and viscosity
Fully suitable for basic applications in the chemical and process industry.
Device properties
Nominal diameter: max. DN 600 (24")
Ex approvals for Zone 2
Liner made of PTFE
Robust, ultra-compact transmitter housing
Local display available
Fordeler
Cost-effective sensor – ideal solution for basic requirements
Energy-saving flow measurement – no pressure loss due to cross-section constriction
Maintenance-free – no moving parts
Space-saving transmitter – full functionality on the smallest footprint
Time-saving local operation without additional software and hardware – integrated web server
Integrated verification – Heartbeat Technology
Videoer
Extended utvalg
-
High- end produkter
- Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Suksesshistorier
110 dokumenter
-
-
Teknisk informasjon (TI)
Proline Promag E 100 Technical Information
Electromagnetic flowmeter
The economical flowmeter with an ultra-compact transmitterEN NO 01/10/201701/12/201502/06/2014Språk:
Engelsk
Versjon:
01/10/2017
Filstørrelse:
4.7 MB
Filnavn:
TI01159DEN_0317.pdf
-
-
-
Driftsinstruksjon (BA)
Proline Promag E 100 PROFIBUS DP Operating Instructions
Electromagneticflowmeter
EN NO 01/10/201702/06/2014Språk:
Engelsk
Versjon:
01/10/2017
Filstørrelse:
4.3 MB
Filnavn:
BA01307DEN_0217.pdf
-
-
-
Driftsinstruksjon (BA)
Proline Promag E 100 Modbus RS485 Operating Instructions
Electromagnetic flowmeter
EN NO 01/10/201702/06/2014Språk:
Engelsk
Versjon:
01/10/2017
Filstørrelse:
2.9 MB
Filnavn:
BA01306DEN_0217.pdf
-
-
-
Driftsinstruksjon (BA)
Proline Promag E 100 PROFINET Operating Instructions
Electromagnetic flowmeter
EN NO 01/10/201701/12/2015Språk:
Engelsk
Versjon:
01/10/2017
Filstørrelse:
4.3 MB
Filnavn:
BA01423DEN_0217.pdf
-
-
-
Driftsinstruksjon (BA)
Proline Promag E 100 HART Operating Instructions
Electromagnetic flowmeter
EN NO 01/10/201702/06/2014Språk:
Engelsk
Versjon:
01/10/2017
Filstørrelse:
4.6 MB
Filnavn:
BA01305DEN_0217.pdf
-
-
-
Driftsinstruksjon (BA)
Proline Promag E 100 EtherNet/IP Operating Instructions
Electromagneticflowmeter
EN NO 01/10/201702/06/2014Språk:
Engelsk
Versjon:
01/10/2017
Filstørrelse:
4.4 MB
Filnavn:
BA01308DEN_0217.pdf
-
-
-
Enhetsparameter (GP)
Proline Promag 100 Modbus RS485 Description of Device Parameters
Electromagnetic flowmeter
EN NO 23/12/2015Språk:
Engelsk
Versjon:
23/12/2015
Filstørrelse:
815 KB
Filnavn:
GP01040DEN_0115.pdf
-
-
-
Enhetsparameter (GP)
Proline Promag 100 EtherNet/IP Description of Device Parameters
Electromagnetic flowmeter
EN NO 23/12/2015Språk:
Engelsk
Versjon:
23/12/2015
Filstørrelse:
1.2 MB
Filnavn:
GP01041DEN_0115.pdf
-
-
-
Enhetsparameter (GP)
Proline Promag 100 PROFINET Description of Device Parameters
Electromagnetic flowmeter
EN NO 01/12/2015Språk:
Engelsk
Versjon:
01/12/2015
Filstørrelse:
1.2 MB
Filnavn:
GP01042DEN_0115.pdf
-
-
-
Enhetsparameter (GP)
Proline Promag 100 HART Description of Device Parameters
Electromagnetic flowmeter
EN NO 01/12/2015Språk:
Engelsk
Versjon:
01/12/2015
Filstørrelse:
1.6 MB
Filnavn:
GP01038DEN_0115.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit T-DAT, 100/300/400/500
-
Memory
TegningsnummerOrdrekode3971185788 -
-
Electronic Promag 100
-
Electronic
TegningsnummerOrdrekode30XPD0010- -
-
Display module, 4-wire, 100
-
Display
TegningsnummerOrdrekode50XPD0023- -
-
Kit cover, compact, Alu
-
Cover
TegningsnummerOrdrekode2171185789 -
-
Kit cover, sight glass, compact, Alu
-
Cover
TegningsnummerOrdrekode2071266334 -
-
Kit housing gaskets, compact, Alu
-
Sealing
TegningsnummerOrdrekode7071211571 -
-
Kit 10 cable glands M20x1.5 Ex
-
Adapter housing/cable entry
TegningsnummerOrdrekode1550098036 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
-
Adapter housing/cable entry
TegningsnummerOrdrekode1550098041 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
-
Adapter housing/cable entry
TegningsnummerOrdrekode1550098042 -
-
Kit securing clamp, screw
-
Housing/housing accessories
TegningsnummerOrdrekode1271276494 -
-
Promag, grounding disc/protection disc
-
further parts
OrdrekodeDK5GD- -
-
Grounding cable kit, Promag L/W/P/S/E
-
further parts
OrdrekodeDK5GC- -
-
Spare RFID TAG
-
further parts
OrdrekodeXPRFID- -
-
Spare IEC TAG
-
further parts
OrdrekodeXPSPEC- -
