Nivåmåling med ultralyd

Enkle produkter
Enkelt å velge, intallere og bruke

Tekniske egenskaper

Enkelhet

Hva er FLEX?

Standardprodukter
Pålitelige, robuste og lette å vedlikeholde

Tekniske egenskaper

Enkelhet

Hva er FLEX?

High- end produkter
Høyst funksjonelle og praktiske

Tekniske egenskaper

Enkelhet

Hva er FLEX?

Spesialprodukter
Designet for krevende applikasjoner

Tekniske egenskaper

Enkelhet

Varierende

Hva er FLEX?

FLEX utvalget	Tekniske egenskaper	Enkelhet
F L E X Fundamental utvalg Møter dine grunleggende målebehov	Tekniske egenskaper	Enkelhet
F L E X Lean utvalg Håndter henkelt dine kjerneprosesser	Tekniske egenskaper	Enkelhet
F L E X Extended utvalg Optimaliser prosessene dine med innovative teknologier	Tekniske egenskaper	Enkelhet
F L E X Xpert utvalg Mestre de mest utfordrende applikasjonene dine	Tekniske egenskaper	Enkelhet Varierende

Lær mer om FLEX-valgene

Sammenlign

Ultrasonic measurement Time-of-Flight Prosonic FDU90

Ultrasonic sensor for level and flow measurement for connection to FMU9x (measuring range up to 3m)

Accuracy +/- 2mm + 0.17% of measured distance

Process temperature -40 °C ... 80 °C
(-40 °F ... 176 °F)

Process pressure / max. overpressure limit 0.7 bar ... 4 bar abs
(10 psi ... 58 psi)

Max. measurement distance Liquids: 3 m (9.8 ft),
Solids: 1.2 m (3.9 ft)

Main wetted parts PVDF (IP68 / NEMA6P)

Sammenlign

Ultrasonic measurement Time-of-Flight Prosonic FDU91

Ultrasonic sensor for level and flow measurement for connection to FMU9x (measuring range up to 10m)

Accuracy +/- 2 mm + 0.17% of measured distance

Process temperature -40 °C ... 80 °C
(-40 °F ... 176 °F)

Process pressure / max. overpressure limit 0.7 bar ... 4 bar abs
(10 psi ... 58 psi)

Max. measurement distance Liquids: 10 m (33 ft),
Solids: 5 m (16 ft)

Main wetted parts PVDF (fully welded IP68 / NEMA6P)

Sammenlign

Ultrasonic measurement Time-of-Flight Prosonic FDU91F

Hygienic sensor for level and flow measurement for connection to FMU9x (measuring range up to 10m)

Accuracy +/- 2mm + 0.17% of measured distance

Process temperature -40 °C ... 105 °C
(-40 °F ... 221 °F)
30 min: 135 °C / 275 °F)

Process pressure / max. overpressure limit 0.7 bar ... 4 bar abs
(10 psi ... 58 psi)

Max. measurement distance Liquids: 10 m (33 ft),
Solids: 5 m (16 ft)

Main wetted parts 316L (fully welded IP68 / NEMA 6P)

Sammenlign

Ultrasonic measurement Time-of-Flight Prosonic FDU92

Ultrasonic sensor for level and flow measurement for connection to FMU9x (measuring range up to 20m)

Accuracy +/- 2mm + 0.17% of measured distance

Process temperature -40 °C ... 95 °C
(-40 °F ... 203 °F)

Process pressure / max. overpressure limit 0.7 bar ... 4 bar abs
(10 psi ... 58 psi)

Max. measurement distance Liquids: 20 m (65 ft),
Solids: 10 m (33 ft)

Main wetted parts PVDF (fully welded IP68 / NEMA 6P)

Sammenlign

Ultrasonic measurement Time-of-Flight Prosonic FDU93

Ultrasonic sensor for level and flow measurement for connection to FMU9x (measuring range up to 25m)

Accuracy +/- 2 mm + 0.17% of measured distance

Process temperature -40 °C ... 95 °C
(-40 °F ... 203 °F)

Process pressure / max. overpressure limit 0.7 bar ... 3 bar abs
(10 psi ... 43 psi)

Max. measurement distance Liquids: 25 m (85 ft),
Solids: 15 m (50 ft)

Main wetted parts UP (unsaturated polyester)
Silicon / Al PTFE coated

Sammenlign

Ultrasonic measurement Time-of-Flight Prosonic FDU95

Ultrasonic sensor for level measurement for connection to FMU9x (measuring range up to 45m)

Accuracy +/- 2 mm + 0.17% of measured distance

Process temperature -40 °C...80 °C
or 150 °C,
(-40 °F...176 °F
or 302 °F)

Process pressure / max. overpressure limit 0.7 bar...1.5 bar abs
(10 psi...22 psi)

Max. measurement distance 45 m (148 ft)

Main wetted parts UP (unsaturated polyester)
Silicon / Al PTFE coated

Sammenlign

Ultrasonic measurement Time-of-Flight Prosonic FMU30

Cost effective all-round instrument for level applications in liquids and bulk solids

Accuracy +/- 3 mm or +/- 0.2 % of set measuring range

Process temperature -20 °C...+60 °C
(-4 °F...+140 °F)

Process pressure / max. overpressure limit 0.7 bar...3 bar abs
(10 psi ...44 psi)

Max. measurement distance Sensor 1-1/2": 2 m (6.6 ft)
Sensor 2": 3.5 m (11 ft)

Main wetted parts PP/EPDM

Sammenlign

Ultrasonic measurement Time-of-Flight Prosonic FMU40

Cost effective device for sophisticated level measurement in liquids and bulk solids for up to 5m

Accuracy +/- 2 mm or +/- 0.2 % of set measuring range 1)

Process temperature -40 °C ... 80 °C
(-40 °F ... 176 °F)

Process pressure / max. overpressure limit 0.7 bar ... 3 bar abs
(10 psi ... 44 psi)

Max. measurement distance Liquids: 5 m (16 ft),
Solids: 2 m (6.6 ft)

Main wetted parts PVDF

Sammenlign

Ultrasonic measurement Time-of-Flight Prosonic FMU41

Cost effective device for sophisticated level measurement in liquids and bulk solids for up to 8m

Accuracy +/- 2 mm or +/- 0,2 % of set measuring range

Process temperature -40 °C ... 80 °C
(-40 °F ... 176 °F)

Process pressure / max. overpressure limit 0.7 bar ... 3 bar abs
(10 psi ... 44 psi)

Max. measurement distance Liquids: 8 m (26 ft),
Solids: 3.5 m (11 ft)

Main wetted parts PVDF

Sammenlign

Ultrasonic measurement Time-of-Flight Prosonic FMU42

Cost effective device for sophisticated level measurement in liquids and bulk solids for up to 10m

Accuracy +/- 4 mm or +/- 0,2 % of set measuring range

Process temperature -40 °C ... 80 °C
(-40 °F ... 176 °F)

Process pressure / max. overpressure limit 0.7 bar ... 2.5 bar abs
(10 psi ... 36 psi)

Max. measurement distance Liquids: 10 m (33 ft),
Solids: 5 m (16 ft)

Main wetted parts PVDF

Vår produktsøker hjelper deg å søke etter passende måleenheter, programvare eller systemkomponenter via produktegenskaper. Applicator fører deg gjennom et individuelt produktvalg via applikasjonsparametere.

Gå til produktfilter Gå til Applicator

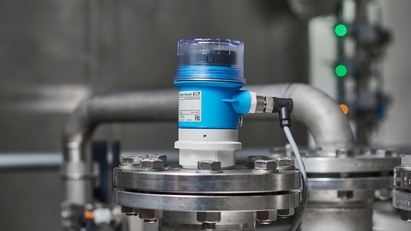

Om nivåmåling med ultralyd

Nivåmåling med ultralyd med Prosonic-sensorer gir kontinuerlig, berøringsfri og vedlikeholdsfri nivåmåling av væsker, masser, slam og finkornete til grove faststoffer. Målingen påvirkes ikke av dielektrisitetskonstant, tetthet eller fuktighet, og takket være sensorenes selvrensing er den også uberørt av påbygging. Se det brede utvalget av Prosonic-enheter for nivåmåling med ultralyd nedenfor.

Ultralydmetoden er en velprøvd og kostnadseffektiv løsning for nivåmåling i væsker og faste stoffer. Instrumentene er tilgjengelige som kompakte eller separate versjoner. Dette måleprinsippet kjennetegnes av enkel planlegging og montering, rask og sikker idriftsettelse, lang levetid og reduserte vedlikeholdskostnader. Typiske bruksområder omfatter aggressive medier, selv i tøffe miljøer.

Måling med ultralyd: måleprinsipp

Prosonic er basert på "Time-of-Flight"-prinsippet. En sensor sender ut ultralydsignaler, overflaten til mediet reflekterer signalet, og sensoren mottar det igjen. Tiden til det reflekterte ultralydsignalet er direkte proporsjonal med den tilbakelagte avstanden. Når tankens geometri er kjent, kan nivået beregnes.

Fordeler

Berøringsfri, vedlikeholdsfri måling
Målingen påvirkes ikke av mediets egenskaper, som dc-verdi eller tetthet
Kalibrering uten fylling eller tømming
Selvrensing takket være vibrerende sensormembran
