Spesifikasjonene kort oppsummert
-
Accuracy
Standard 0.1%
Platinum 0.075% -
Process temperature
-40°C...130°C
(-40°F...266°F) -
Pressure measuring range
1 bar...400 bar
(15 psi...6000 psi) -
Process pressure / max. overpressure limit
600 bar (9000 psi)
-
Main wetted parts
316L
-
Max. measurement distance
4000 m (13.123 ft) H2O
-
Material process membrane
316L, AlloyC,
Rhodium>Gold -
Measuring cell
400mbar...400bar
(5.8 psi...6000psi)
relative/ absolute
Bruksområde

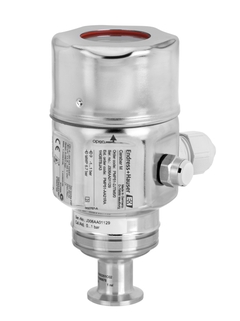

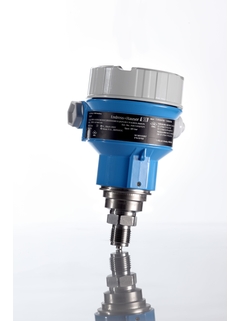

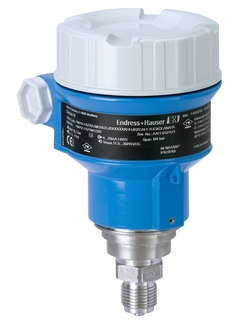

The Cerabar PMP51 digital pressure transmitter with metal membrane is typically used in process and hygiene applications for pressure, level, volume or mass measurement in liquids or gases. PMP51 is designed for high pressure applications up to 400bar. Quick Setup with adjustable measuring range allows simple commissioning, reduces costs and saves time. SIL2 according to IEC 61508 and IEC 61511.
Single chamber aluminum or stainless steel (316L) housing.
Process connections: Threads, flanges or hygienic connections
Process temperature: -40 to +130°C (-40 to +266°F), 150°C (302°F) for 1h
Measuring range: -1/0 up to +400bar (-15/0 up to +6,000psi)
Accuracy: ±0.1%, "Platinum" ±0.075%
International explosion protection certificates, SIL, hygienic approvals, marine approvals
Fordeler
Accurate measurement of the process value even in the case of changing process temperature
Process safety assured with small flush mounted process connections in hygienic applications
For process pressure monitoring up to SIL2, certified to IEC 61508 and IEC 61511
Modular concept for easy replacement of display or electronics
Easy menu-guided commissioning via on-site display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus
Seamless and independent system integration (HART/PA/FF)
-
Available with mounted manifolds: always fit, always tested for leaks
Videoer
Lean utvalg
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Forgjenger
Suksesshistorier
Mest nedlastet
-
-
Teknisk informasjon (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Engelsk versjon - 04/2024
Process pressure measurement 4 to 20 mA, HART, IO-Link, PA, FF
EN NO 01/04/202422/08/202206/09/202101/04/202016/04/2019Språk:
Engelsk
Versjon:
01/04/2024
Filstørrelse:
3.8 MB
Filnavn:
TI00436PEN_3224-00.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar M PMC51, PMP51/55 Analog
Engelsk versjon - 08/2024
With ceramic and silicon sensors modular design and easy operation
EN NO 01/08/202413/07/201610/12/201411/06/201417/08/2012Språk:
Engelsk
Versjon:
01/08/2024
Filstørrelse:
715.7 KB
Filnavn:
BA00385PEN_2122-00.pdf
-
204 dokumenter
-
-
Teknisk informasjon (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN NO 25/03/202415/09/202328/10/202130/07/202119/06/2020Språk:
Engelsk
Versjon:
25/03/2024
Filstørrelse:
1.1 MB
Filnavn:
TI00426FEN_2524.pdf
-
-
-
Teknisk informasjon (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Process pressure measurement
4 to 20 mA, HART, IO-Link, PA, FFEN NO 01/04/202422/08/202206/09/202101/04/202016/04/2019Språk:
Engelsk
Versjon:
01/04/2024
Filstørrelse:
3.8 MB
Filnavn:
TI00436PEN_3224-00.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar M PMC51, PMP51/55 Analog
With ceramic and silicon sensors
modular design and easy
operationEN NO 01/08/202413/07/201610/12/201411/06/201417/08/2012Språk:
Engelsk
Versjon:
01/08/2024
Filstørrelse:
715.7 KB
Filnavn:
BA00385PEN_2122-00.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar M /Deltabar M /Deltapilot M Operating Instructions PROFIBUS PA
Cerabar M PMC51, PMP51, PMP55, Pressure transmitter
Deltabar M
PMD55 Differential pressure transmitter Deltapilot M FMEN NO 01/08/202413/07/201610/12/201411/06/201417/08/2012Språk:
Engelsk
Versjon:
01/08/2024
Filstørrelse:
3.3 MB
Filnavn:
BA00383PEN_0922-00.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar M, Deltapilot M
Pressure / hydrostatics
IO-LinkEN NO 22/08/202231/07/2021Språk:
Engelsk
Versjon:
22/08/2022
Filstørrelse:
1.7 MB
Filnavn:
BA02136PEN_0222-00.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar M / Deltabar M / Deltapilot M, Operating Instructions FOUNDATION Fieldbus
Cerabar M PMC51, PMP51, PMP55 Pressure transmitter
Deltabar M PMD55 Differential pressure transmitter
Deltapilot M FMB50 Hyd
rostatic pressure transmitterEN NO 01/08/202413/07/201610/12/201411/06/201417/08/2012Språk:
Engelsk
Versjon:
01/08/2024
Filstørrelse:
13.8 MB
Filnavn:
BA00384PEN_0922-00.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar M, Deltabar M, Deltapilot M HART (V 01.00.zz)
Cerabar M PMC51, PMP51/55 Pressure transmitter
Deltabar M
PMD55
Differential pressure transmitter
Deltapilot M FMB
50/5EN NO 01/08/202413/07/201610/12/201411/06/201417/08/2012Språk:
Engelsk
Versjon:
01/08/2024
Filstørrelse:
2.5 MB
Filnavn:
BA00382PEN_2122-00.pdf
-
-
-
Kort instruksjon (KA)
Cerabar M PMC51, PMP51, PMP55
Prosesstrykkmåling
FOUNDATION-feltbussEN NO 30/09/202113/07/201610/12/201411/06/201425/01/2012Språk:
Norsk
Versjon:
30/09/2021
Filstørrelse:
914.7 KB
Filnavn:
KA01032PNO_0621-00.pdf
-
-
-
Kort instruksjon (KA)
Cerabar M PMC51, PMP51, PMP55
Prosesstrykkmåling
PROFIBUS PAEN NO 30/09/202113/07/201610/12/201411/06/201425/01/2012Språk:
Norsk
Versjon:
30/09/2021
Filstørrelse:
943.1 KB
Filnavn:
KA01031PNO_0621-00.pdf
-
-
-
Kort instruksjon (KA)
Cerabar M PMC51, PMP51, PMP55
Prosesstrykkmåling
AnalogEN NO 15/12/202113/07/201610/12/201411/06/201425/01/2012Språk:
Norsk
Versjon:
15/12/2021
Filstørrelse:
829.2 KB
Filnavn:
KA01036PNO_1821-00.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Ground terminal T14/T15/T17, F30/F31
-
further parts
Ordrekode71290825 -
-
Cable gland M20 PA, o-ring VMQ
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552002449 -
-
Cable gland M20 PA, O-ring EPDM/PTFE
-
Adapter housing/cable entry
TegningsnummerOrdrekode1571092709 -
-
Cable gland M20 Metal, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1571092711 -
-
Cable entry G1/2, gasket, adapter
-
Adapter housing/cable entry
TegningsnummerOrdrekode1571092712 -
-
Plug 3p M12/M20, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552005984 -
-
M12 plug, IO-Link, housing side
-
Adapter housing/cable entry
TegningsnummerOrdrekode1571570154 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552020762 -
-
Plug valve, F30/F31, seal NBR
-
Adapter housing/cable entry
TegningsnummerOrdrekode1571120017 -
-
Cover F15 316L, gasket
-
Cover
TegningsnummerOrdrekode2052027000 -
-
Cover F15 316L, sight glass, gasket
-
Cover
TegningsnummerOrdrekode2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
-
Cover
TegningsnummerOrdrekode2052028207 -
-
Cover F15 316L,claw,sight glass,gasket
-
Cover
TegningsnummerOrdrekode2052028267 -
-
Cover F15 316L, claw, gasket
-
Cover
TegningsnummerOrdrekode2052028268 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Sealing
TegningsnummerOrdrekode2152028179 -
-
Cover F30/31/34 Alu, gasket
-
Cover
TegningsnummerOrdrekode2071092705 -
-
Cover F30/31 Alu, Ex d, gasket
-
Cover
TegningsnummerOrdrekode2071092706 -
-
Cover F30/31/34 Alu, sight glass, gasket
-
Cover
TegningsnummerOrdrekode2071092707 -
-
Cover F30/31 Alu,Exd,sight glass, gasket
-
Cover
TegningsnummerOrdrekode2071092708 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Sealing
TegningsnummerOrdrekode2152020429 -
-
Display module VU340, Cbar/Dbar/Dpilot M
-
Display
TegningsnummerOrdrekode4071091670 -
-
Electronics FMB5x, PMC51, PMP5x, PMD55
-
Electronic
TegningsnummerOrdrekode30XPP0001- -
-
Holder Display Dbar/Cbar/Dpilot M
-
Fixing
TegningsnummerOrdrekode4171094113 -
-
Analog display VU340, Cbar, bracket
-
Display
TegningsnummerOrdrekode4071111067 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
further parts
Ordrekode71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
further parts
Ordrekode71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
further parts
Ordrekode71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
further parts
Ordrekode71070738 -
-
Sealing kit PMPx1, PTP31B, FKM, 2 pcs.
-
further parts
Ordrekode71286350 -
-
Flat gasket 18,5x23,9x1,5 FKM, 5 pieces
-
further parts
Ordrekode52009800 -
-
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.
-
further parts
TegningsnummerOrdrekode5752014472 -
-
O-ring 28.17x3.53 VMQ, FDA, USP, 3 pcs.
-
further parts
TegningsnummerOrdrekode5771086102 -
-
O-ring 28.17x3.53 EPDM, FDA, USP, 3 pcs.
-
further parts
TegningsnummerOrdrekode5771140668 -
-
M12-female plug connector, cable side
Ordrekode52006263 -
M12-female plug connec.,90deg,cable side
Ordrekode71114212 -
M12-female plug connec., 100deg,5m cable
Ordrekode52010285 -
Mountingset Cerabar,Deltapilot,Levelflex
Ordrekode71102216 -
Mounting bracket 2 valve,stainless steel
Ordrekode71372498 -
Weld-in adapter DRD DN50, 316L
Ordrekode52002041 -
Weld-in adapter DRD DN50, 316L, 3.1
Ordrekode52011899 -
Weld-in adapter G1/2, 316L, 3.1
Ordrekode52010172 -
Weld-in adapter G1/2, 316L, A DIN 3852
Ordrekode71389241 -
Weld-in adapter G1/2,316L, 3.1,A DIN3852
Ordrekode71389243 -
Weld-in adapter G1, 316L
Ordrekode52005087 -
Weld-in adapter G1, d=60, 316L
Ordrekode52001051 -
Weld-in adapter G1/2, 316L
Ordrekode52002643 -
Weld-in adapter G1, 316L, 3.1
Ordrekode52010171 -
Weld-in adapter G1, d=60, 316L, 3.1
Ordrekode52011896 -
Weld-in adapter G1-1/2, 316L
Ordrekode52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
Ordrekode52024470 -
Weld-in dummy, adapter G1
Ordrekode52005272 -
Weld-in dummy, flange DRD DN50, 65mm
Ordrekode71114209 -
Weld-in dummy, adapter G1-1/2
Ordrekode52024471
