Ethernet-APL
Koble sammen feltet og slipp løs potensialet med Ethernet-APL
Det avanserte fysiske laget for Ethernet, Ethernet-APL, oppfyller kravene til prosessanlegg og bringer Ethernet med alle dets fordeler ut i feltet. Med Ethernet-APL blir digitalisering i prosessanlegg fullt mulig, og man oppnår fordeler i alle faser av livssyklusen.
Fordeler
For ingeniører:
- Utviklet for prosess- og hybridindustri
- Toppmoderne teknologi som støtter digitaliseringskonsepter- Fleksibel og skalerbar utforming av nettverkstopologien
- Ingen behov for beregning av fareområder (2-WISE)
- Høy tilgjengelighet gjennom en rekke redundansmekanismerFor operatører og vedlikeholdspersonell:
- Økt ytelse gjennom nøyaktige digitale prosessverdier, høyhastighets-dataoverføring og ekstern tilgang til enehten- Optimalisert pålitelighet gjennom kontinuerlig diagnostikk, overvåking og fjernovervåking
- Sømløs datatilgang gjennom homogent nettverk for den 2. kanalen og IIoT
- Oppstartsregistre for automatisk konfigurasjon ved enhetsutveksling
Hvorfor Ethernet-APL?

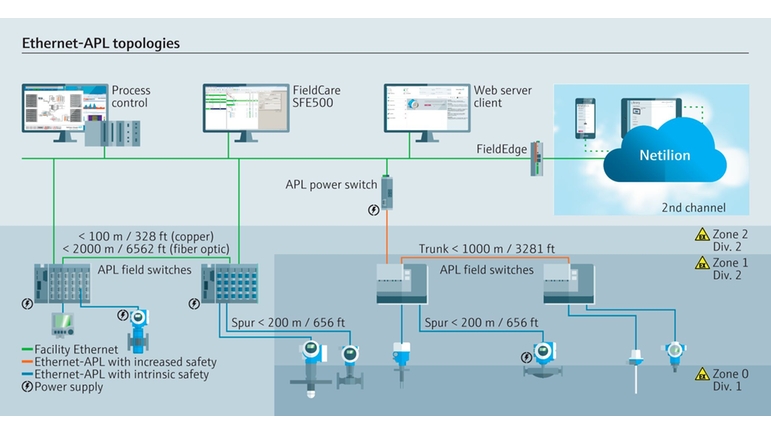

Med Ethernet-APL er det mulig å realisere forskjellige topologier – avhengig av kravene til prosessanlegget. Generelt kan det skilles mellom stjernetopologier og stam- og stikkledningstopologier.
Muligheter med Ethernet-APL
Uavhengig av topologien er integreringen i de høyereliggende lagene den samme – via standard Ethernet-mekanismer.
Integrering med prosesstyringssystem via de industrielle Ethernet-protokollfunksjonene (f.eks. via GSD for PROFINET)
Integrering med et ressursadministrasjonsverktøy (f.eks. FieldCare) via enhetsdriver (FDI Package)
Enhetenes nettserver er tilgjengelig via standard Ethernet-protokoll http
For IIoT kan dataene overføres enkelt via Edge-enheter til bruksområder i det øvre laget hvor digitale tjenester kan skape merverdien basert på de verdifulle dataene fra feltnivået
Bruksområder for Ethernet-APL
Ethernet-APL kan brukes overalt hvor 4–20 mA- og feltbussteknologier brukes i dag. Feltenhetene og infrastrukturproduktene egner seg perfekt for tungindustrien – hovedsakelig for nye prosjekter, men med noen modifikasjoner også for eksisterende prosjekter.
Ethernet-APL passer til mange bruksområder i mange forskjellige industrier, som:
Eksplosjonsfarlige områder
Ressursadministrasjon for mange målepunkter
Kalibrering av analoge kommunikasjonssløyfer
Overvåking og optimalisering, f.eks. ved hjelp av 2. kanal
Enkel tilgang til enhetsdiagnostikk
Ytterligere informasjon om prosesskvalitet
Ethernet-APL som tilrettelegger for digitale tjenester parallelt med prosesstyring

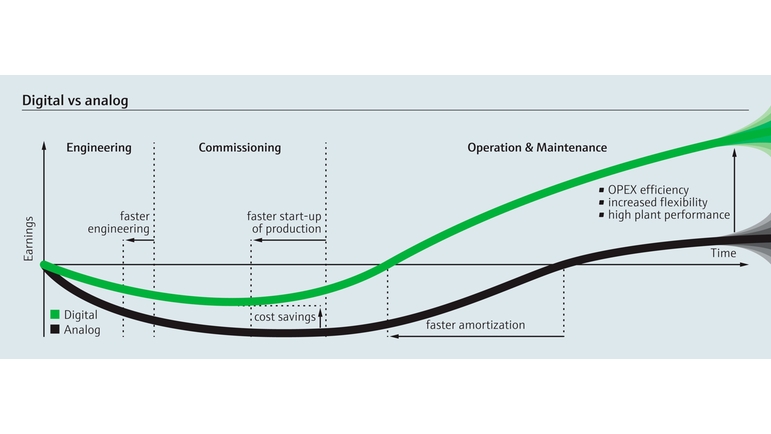

Sammenligning av kostnader ved analog og digital teknologi

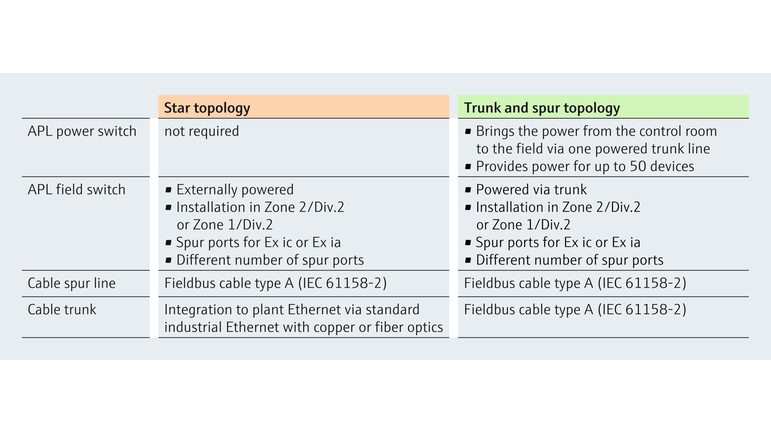

Sammenligning av Ethernet-APL-topologi
Denne videoen forklarer Ethernet-APL på noen få minutter.
Nedlastinger
-
-
Teknisk utredning (WP)
Ethernet-APL: Smart, fast, digital
Ethernet-APL is designed to be open, future-proof and ready for the Industrial Internet of Things (IIoT).
Filstørrelse:
Filnavn:
-
-
Ethernet-APL brosjyre
Ethernet-APL bringer intelligens til prosessautomatisering. Det gir deg et raskt datanettverk. Så du kan dra nytte av IIoT, øke tilgjengeligheten av anlegget og optimalisere prosessene dine.
Filstørrelse:
Filnavn:
-
Ethernet-APL Engineeringsguideline
Dette dokumentet støtter brukere under planlegging, installasjon og idriftsettelse av Ethernet-APL-enheter og nettverk.
Filstørrelse:
4.5 MB
Filnavn:
Ethernet-APL+Engineering+Guideline+v1.0.pdf
