Spesifikasjonene kort oppsummert
-
Accuracy
Standard 0.2%
Optional 0.1% -
Process temperature
PE cable: -10°C…70°C / 14°F…158°F
FEP cable: -10°C…80°C / 14°F…176°F -
Pressure measuring range
100 mbar...10 bar
(1.5 psi...150 psi) -
Process pressure / max. overpressure limit
40 bar (600 psi)
-
Main wetted parts
Alloy C
316L
Cable (PE/FEP)
optional coating AuPt
optional coating AuRh -
Max. measurement distance
100 m (328 ft) H2O
-
Material process membrane
316L, AlloyC,
Gold-Rhodium
PE, FEP -
Measuring cell
100 mbar...10 bar
(1.5 psi...150 psi)
Bruksområde

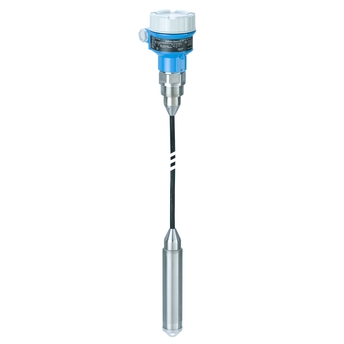

The Deltapilot FMB52 is a cable version including a fixed process connection. This device with the Contite measuring cell is typically used in the process and environmental industries. It is made for level measurement in liquid and paste-like media in open or closed containers and is unaffected by possible foam formation. For use in SIL2 safety systems.
For level measurement.
Process connections: Threads and flanges
Temperature: With PE cable: -10 to +70°C (+14 to +158°F),
with FEP cable: -10 to +80°C (14 to 176°F)
Measuring range: 0.1 to 10bar / 100m H2O (1.5 to 150psi / 300ft H2O)
Accuracy: ±0.2%, ±0.1% (option)
International explosion protection certificates, overfill prevention WHG, SIL, drinking water approval
Fordeler
Hermetically sealed Contite measuring cell with condensate-resistance, high reference accuracy: ±0.2%, optionally ±0.1% and minimum temperature effects
Modular concept for easy replacement of display or electronics
Seamless and independent system integration (HART/PA/FF)
Easy and safe menu-guided operation: On-site via display module, via 4 to 20mA with HART, via PROFIBUS PA, via FOUNDATION Fieldbus
International usage thanks to a wide range of approvals
Videoer
Lean utvalg
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Forgjenger
Suksesshistorier
115 dokumenter
-
-
Teknisk informasjon (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN NO 25/03/202415/09/202328/10/202130/07/202119/06/2020Språk:
Engelsk
Versjon:
25/03/2024
Filstørrelse:
1.1 MB
Filnavn:
TI00426FEN_2524.pdf
-
-
-
Teknisk informasjon (TI)
TI Deltapilot M FMB50, FMB51, FMB52, FMB53
Hydrostatic level measurement
IO-Link, HART, PA, FFEN NO 01/04/202422/08/202201/07/202113/07/201610/12/2014Språk:
Engelsk
Versjon:
01/04/2024
Filstørrelse:
2.7 MB
Filnavn:
TI00437PEN_2424-00.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar M /Deltabar M /Deltapilot M Operating Instructions PROFIBUS PA
Cerabar M PMC51, PMP51, PMP55, Pressure transmitter
Deltabar M
PMD55 Differential pressure transmitter Deltapilot M FMEN NO 13/07/201610/12/201411/06/201417/08/201225/01/2012Språk:
Engelsk
Versjon:
13/07/2016
Filstørrelse:
7.8 MB
Filnavn:
BA00383PEN_0816.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar M, Deltabar M, Deltapilot M HART (V 01.00.zz)
Cerabar M PMC51, PMP51/55 Pressure transmitter
Deltabar M
PMD55
Differential pressure transmitter
Deltapilot M FMB50/5EN NO 13/07/201610/12/201411/06/201417/08/201225/01/2012Språk:
Engelsk
Versjon:
13/07/2016
Filstørrelse:
4.8 MB
Filnavn:
BA00382PEN_2016.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar M / Deltabar M / Deltapilot M, Operating Instructions FOUNDATION Fieldbus
Cerabar M PMC51, PMP51, PMP55 Pressure transmitter
Deltabar M PMD55 Differential pressure transmitter
Deltapilot M FMB50 Hydrostatic pressure transmitterEN NO 13/07/201610/12/201411/06/201417/08/201225/01/2012Språk:
Engelsk
Versjon:
13/07/2016
Filstørrelse:
7.8 MB
Filnavn:
BA00384PEN_0816.pdf
-
-
-
Kort instruksjon (KA)
Deltapilot M FMB50, FMB51, FMB52, FMB53
Hydrostatisk nivåmåling
HARTEN NO 15/12/202113/07/201610/12/201411/06/201425/01/2012Språk:
Norsk
Versjon:
15/12/2021
Filstørrelse:
988.4 KB
Filnavn:
KA01033PNO_1821-00.pdf
-
-
-
Kort instruksjon (KA)
Deltapilot M FMB50, FMB51, FMB52, FMB53
Hydrostatisk nivåmåling
PROFIBUS PAEN NO 30/09/202113/07/201610/12/201411/06/201425/01/2012Språk:
Norsk
Versjon:
30/09/2021
Filstørrelse:
961.3 KB
Filnavn:
KA01034PNO_0621-00.pdf
-
-
-
Kort instruksjon (KA)
Deltapilot M FMB50, FMB51, FMB52, FMB53
Hydrostatisk nivåmåling
FOUNDATION-feltbussEN NO 30/09/202113/07/201610/12/201411/06/201425/01/2012Språk:
Norsk
Versjon:
30/09/2021
Filstørrelse:
932.7 KB
Filnavn:
KA01035PNO_0621-00.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Housing filters
Gammapilot, Micropilot, Liquiphant
Cerabar, DeltabarEN NO 21/02/202331/07/2020Språk:
Engelsk
Versjon:
21/02/2023
Filstørrelse:
435.7 KB
Filnavn:
EA01312PEN_0223-00.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Cable separate version Installation Instructions
Cerabar M, Cerabar S, Deltabar S, Deltapilot M, Deltapilot S
EN NO 31/01/2017Språk:
Engelsk
Versjon:
31/01/2017
Filstørrelse:
324.7 KB
Filnavn:
EA01192PA2_0117.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Ground terminal T14/T15/T17, F30/F31
-
further parts
Ordrekode71290825 -
-
Housing filter VA, EPDM, 1 piece
-
Housing/housing accessories
TegningsnummerOrdrekode1971111056 -
-
Housing filter VA, VMQ, F15, T17, 1 pc.
-
Housing/housing accessories
TegningsnummerOrdrekode1971219639 -
-
Cover F15 316L, gasket
-
Cover
TegningsnummerOrdrekode2052027000 -
-
Cover F15 316L, sight glass, gasket
-
Cover
TegningsnummerOrdrekode2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
-
Cover
TegningsnummerOrdrekode2052028207 -
-
Cover F15 316L,claw,sight glass,gasket
-
Cover
TegningsnummerOrdrekode2052028267 -
-
Cover F15 316L, claw, gasket
-
Cover
TegningsnummerOrdrekode2052028268 -
-
Cover F30/31/34 Alu, gasket
-
Cover
TegningsnummerOrdrekode2071092705 -
-
Cover F30/31/34 Alu, sight glass, gasket
-
Cover
TegningsnummerOrdrekode2071092707 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Sealing
TegningsnummerOrdrekode2152020429 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Sealing
TegningsnummerOrdrekode2152028179 -
-
Cable gland M20 PA, o-ring VMQ
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552002449 -
-
Plug 3p M12/M20, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552005984 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552020762 -
-
Cable gland M20 PA, O-ring EPDM/PTFE
-
Adapter housing/cable entry
TegningsnummerOrdrekode1571092709 -
-
Cable gland M20 Metal, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1571092711 -
-
Cable entry G1/2, gasket, adapter
-
Adapter housing/cable entry
TegningsnummerOrdrekode1571092712 -
-
Plug valve, F30/F31, seal NBR
-
Adapter housing/cable entry
TegningsnummerOrdrekode1571120017 -
-
Display module VU340, Cbar/Dbar/Dpilot M
-
Display
TegningsnummerOrdrekode4071091670 -
-
Electronics FMB5x, PMC51, PMP5x, PMD55
-
Electronic
TegningsnummerOrdrekode30XPP0001- -
-
Holder Display Dbar/Cbar/Dpilot M
-
Display
TegningsnummerOrdrekode4071094113 -
-
Membran protection FMB51/52/53, 5 pieces
-
further parts
Ordrekode71220481 -
-
Modification name plate, non Ex
-
further parts
Ordrekode71067434 -
-
Test adapter DB5x, FMB5x, FMX21, FMX167
-
further parts
Ordrekode71110310 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
further parts
Ordrekode71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
further parts
Ordrekode71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
further parts
Ordrekode71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
further parts
Ordrekode71070738 -
-
Spare RFID TAG
-
further parts
OrdrekodeXPRFID- -
-
Mountingset Cerabar,Deltapilot,Levelflex
Ordrekode71102216 -
Weld-in adapter G1-1/2, 316L
Ordrekode52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
Ordrekode52024470 -
M12-female plug connec., 100deg,5m cable
Ordrekode52010285 -
M12-female plug connec.,90deg,cable side
Ordrekode71114212 -
M12-female plug connector, cable side
Ordrekode52006263
