Spesifikasjonene kort oppsummert
-
Accuracy
+/- 3 mm (0.12 in)
-
Process temperature
-40…+200 °C
(-40…+392 °F) -
Max. measurement distance
125 m (410 ft)
-
Main wetted parts
PTFE, 316L
Alignment device: Alu
Bruksområde

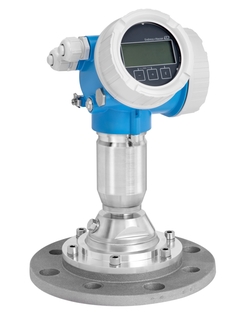

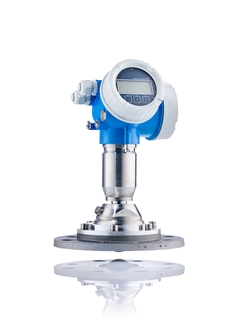

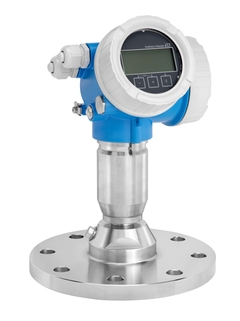

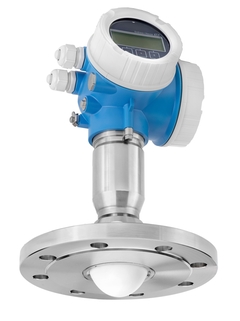

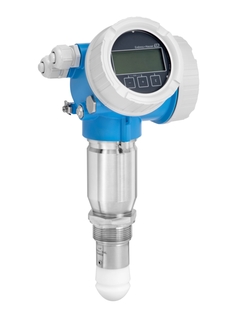

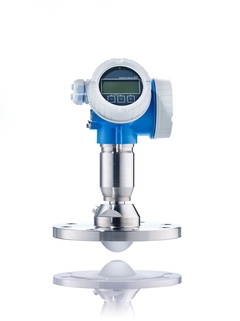

Micropilot FMR67 is the first 80GHz radar developed according to the international functional safety directive IEC 61508. It offers maximum reliability due to the drip-off antenna, improved focusing and very small emitting angles which is perfect for the measuring in slim silos. FMR67 is used for continuous, non-contact level measurement in powdery to granular bulk solids. FMR67 also possesses the smart sensor functionality Heartbeat Technology.
Micropilot FMR67 is suited for free space applications up to 125m and offers high beam focusing for vessels with many internal fittings.
Process connections: Threads or flanges
Temperature: -40 to +200°C (-40 to +392°F)
Pressure: –1 to +16bar (–14.5 to +232psi)
Maximum measuring range: 125m (410ft)
Accuracy: ±3mm (0.12in)
W-band: 80GHz
International explosion protection certificates, SIL, marine approvals, 5-point linearity protocol
Fordeler
-
Hardware and software developed according to IEC 61508 up to SIL3 in homogeneous redundancy
-
Heartbeat Technology for a cost-effective and safe plant operation during the entire life cycle
-
HistoROM data management concept for fast and easy commissioning, maintenance and diagnostics
-
Highest reliability even with obstructions in vessels due to small beam angle and Multi-Echo Tracking evaluation
-
Innovative drip-off antenna of PTFE for maximum system availability
-
Reduction of engineering effort due to an easier integration of the 80GHz radar instrument into the process
-
The world's easiest proof test concept for SIL saves time and costs
Videoer
Extended utvalg
-
High- end produkter
- Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Suksesshistorier
Dette kan også være av interesse for deg
Mest nedlastet
-
-
Eksplosjonsvern
Product family: Micropilot
Engelsk versjon - 03/2018
Product root: FMR60-, FMR62-, FMR67- Region: Europe (ATEX) Approval agency: IBExU Category: II 3 G, II 1/2 D, II 1/2 G, 005~010 025 015, 00010 075 015 Protection: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/Gb, Ex ic 020 035 055, 005~220 035 030 010|xxx, 005~620 035 060 015|xxx, Ex ec 020 035 055|xxx, 005~980 020 035 035|xxx, 005~985 020 035 040|xxx, 005~990 020 035 040|xxx
EN NO 05/03/2018Språk:
Engelsk
Versjon:
05/03/2018
Filstørrelse:
7.1 MB
Filnavn:
IBExU16ATEX1194X_Issue1.pdf
-
-
-
Driftsinstruksjon (BA)
Micropilot FMR67 HART Operating Instructions
Engelsk versjon - 04/2018
Free space radar
EN NO 12/04/201812/01/2017Språk:
Engelsk
Versjon:
12/04/2018
Filstørrelse:
4.3 MB
Filnavn:
BA01620FEN_0218.pdf
-
184 dokumenter
-
-
Teknisk informasjon (TI)
Micropilot FMR67
Free space radar
EN NO 22/09/202010/08/202024/07/202012/04/201801/09/2017Språk:
Engelsk
Versjon:
22/09/2020
Filstørrelse:
2.8 MB
Filnavn:
TI01304FEN_0720.pdf
-
-
-
Driftsinstruksjon (BA)
Micropilot FMR67 HART Operating Instructions
Free space radar
EN NO 12/04/201812/01/2017Språk:
Engelsk
Versjon:
12/04/2018
Filstørrelse:
4.3 MB
Filnavn:
BA01620FEN_0218.pdf
-
-
-
Enhetsparameter (GP)
Micropilot FMR6x HART Description of Device Parameters
Free-space radar
EN NO 12/01/2017Språk:
Engelsk
Versjon:
12/01/2017
Filstørrelse:
3.1 MB
Filnavn:
GP01101FEN_0117.pdf
-
-
-
Kort instruksjon (KA)
Micropilot FMR67 HART Hurtigveiledning
Berøringsfri radar
EN NO 12/04/201808/02/201723/01/2017Språk:
Norsk
Versjon:
12/04/2018
Filstørrelse:
2.3 MB
Filnavn:
KA01253FNO_0318.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Set housing security clamp Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x Promag 200, Promass
200, Prosonic Flow 200, Prowirl 200,EN NO 31/08/201707/10/201305/01/2012Språk:
Engelsk
Versjon:
31/08/2017
Filstørrelse:
279.5 KB
Filnavn:
EA00038FA2_1717.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Replacing the display module Installation Instructions
Promag 200, Promass 200, Prosonic Flow 200, Prowirl 200, t-mass 150,
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x, Remote dis
play FHX50EN NO 01/09/201701/02/201724/11/201528/11/201306/04/2012Språk:
Engelsk
Versjon:
01/09/2017
Filstørrelse:
562.2 KB
Filnavn:
EA00102DA2_1817.pdf
-
-
-
Installasjonsinstruksjoner (EA)
M12 connector, IP66/68 NEMA4X/6P, ProToF Installation Instructions
Levelflex FMP5x
Micropilot FMR5x, FMR6xEN NO 01/10/2019Språk:
Engelsk
Versjon:
01/10/2019
Filstørrelse:
349 KB
Filnavn:
EA01289FEN_0119.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Main electronics module Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x
EN NO 31/08/201714/04/201408/01/2013Språk:
Engelsk
Versjon:
31/08/2017
Filstørrelse:
281.5 KB
Filnavn:
EA00041FA2_1617.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Antenna assembly Installation Instructions
Micropilot FMR60, FMR62, FMR67
EN NO 30/09/2017Språk:
Engelsk
Versjon:
30/09/2017
Filstørrelse:
657.2 KB
Filnavn:
EA01224FA2_0117.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Cover Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x Promag 200, Promass
200, Prosonic Flow 200, Prowirl 200, Remote display FHX50EN NO 28/06/201828/02/201718/11/201524/02/201502/10/2013Språk:
Engelsk
Versjon:
28/06/2018
Filstørrelse:
517.9 KB
Filnavn:
EA00035FA2_2018.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Housing filter 316L, GT18, 1 set
-
Filter
TegningsnummerOrdrekode1971115174 -
-
Housing filter Brass/Ni GT19/20, 1 set
-
Filter
TegningsnummerOrdrekode1971115175 -
-
Set housing securing clamps
-
Housing/housing accessories
TegningsnummerOrdrekode1771115176 -
-
Cover GT18 316L, HNBR
-
Cover
TegningsnummerOrdrekode2071110281 -
-
Cover GT18 316L, sight glass, HNBR
-
Cover
TegningsnummerOrdrekode2071110282 -
-
Cover GT18 316L, terminal Ex d, HNBR
-
Cover
TegningsnummerOrdrekode2571110284 -
-
Cover GT18 316L, terminal Ex, HNBR
-
Cover
TegningsnummerOrdrekode2571110291 -
-
Cover GT18 316L, Terminal, OVP, HNBR
-
Cover
TegningsnummerOrdrekode2571185516 -
-
Cover GT19 PBT, sight glass, EPDM
-
Cover
TegningsnummerOrdrekode2071110292 -
-
Cover GT19 PBT, EPDM
-
Cover
TegningsnummerOrdrekode2071110293 -
-
Cover GT19 PBT, Terminal Ex, EPDM
-
Cover
TegningsnummerOrdrekode2571110295 -
-
Cover GT19 PBT, Terminal, OVP, EPDM
-
Cover
TegningsnummerOrdrekode2571185518 -
-
Cover GT20 Alu, sight glass, HNBR
-
Cover
TegningsnummerOrdrekode2071110297 -
-
Cover GT20 Alu, HNBR
-
Cover
TegningsnummerOrdrekode2071110299 -
-
Cover GT20 Alu, Terminal Ex, HNBR
-
Cover
TegningsnummerOrdrekode2571110301 -
-
Cover GT20 Alu, Terminal Ex d, HNBR
-
Cover
TegningsnummerOrdrekode2571110302 -
-
Cover GT20 Alu, Terminal, OVP, HNBR
-
Cover
TegningsnummerOrdrekode2571185517 -
-
Sealing set GT18/GT19/GT20, EPDM, HNBR
-
Sealing
TegningsnummerOrdrekode6571110303 -
-
O-ring 91.67x3.53 FKM, 5 pieces
-
Sealing
TegningsnummerOrdrekode6571502452 -
-
Plug M12, IP66/68 NEMA4X/6P, ProToF
-
further parts
Ordrekode71450381 -
-
I/O mod. Level,4-wr.DC,4-20mA,HART,Ex,V2
-
I/O module
TegningsnummerOrdrekode3471207473 -
-
I/O mod. Level,4-wr.AC,4-20mA,HART,Ex,V2
-
I/O module
TegningsnummerOrdrekode3471207475 -
-
I/O module 2-wire, 4-20mA, HART, Ex, V3
-
I/O module
TegningsnummerOrdrekode3471350681 -
-
I/O module,2-wr., 4-20mA,HART,PFS, Ex V2
-
I/O module
TegningsnummerOrdrekode3471350683 -
-
I/O mod. Level, 2-wr.2x4-20mA,HART,Ex,V3
-
I/O module
TegningsnummerOrdrekode3471350687 -
-
I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V3
-
I/O module
TegningsnummerOrdrekode3471364026 -
-
Terminal set 2-wire, I/O module
-
Terminals
TegningsnummerOrdrekode3771110280 -
-
Terminal set 4-wire, I/O module
-
Terminals
TegningsnummerOrdrekode3771110279 -
-
Spare parts set - retrofit kit FHX50
-
Display
TegningsnummerOrdrekode4071248380 -
-
Cable FHX50, FHX50B, 5m
-
Display
TegningsnummerOrdrekode4071206552 -
-
Cable FHX50, FHX50B, 10m
-
Display
TegningsnummerOrdrekode4071206554 -
-
Cable FHX50, FHX50B, 20m
-
Display
TegningsnummerOrdrekode4071206555 -
-
Cable FHX50, FHX50B, 30m
-
Display
TegningsnummerOrdrekode4071206556 -
-
Electronics Micropilot FMR6x
-
Electronic
TegningsnummerOrdrekode30XPF0038- -
-
Display module, SD02, push buttons
-
Display
TegningsnummerOrdrekode40XPD0024- -
-
Display module, SD03, Touch Control
-
Display
TegningsnummerOrdrekode40XPD0025- -
-
Spare RFID TAG
-
further parts
OrdrekodeXPRFID- -
-
Flange, UNI 4"/DN100/100, align. device
-
further parts
Ordrekode71450448 -
-
Flange, UNI 6"/DN150/150, align. device
-
further parts
Ordrekode71450458 -
-
Flange, UNI 8"/DN200/200, align. device
-
further parts
Ordrekode71450461 -
-
Flange, UNI 10"/DN250/250, align. device
-
further parts
Ordrekode71450466 -
-
Sealing ring G1-1/2, 48x55 FA, 5 pcs.
-
further parts
TegningsnummerOrdrekode5752014047 -
-
Overvoltage protection (OVP10),1-Channel
Ordrekode71128617 -
Overvoltage protection (OVP20),2-Channel
Ordrekode71128619 -
Bluetooth module (BT10)
Ordrekode71377355 -
Mounting bracket, FMR60/67
Ordrekode71336522 -
Weather prot. cover GT18/GT19/GT20, 316L
Ordrekode71162242 -
Seal, adjustable, DN80
Ordrekode71074263 -
Seal, adjustable, DN100
Ordrekode71074264 -
Seal, adjustable, DN150
Ordrekode71074265 -
Seal, adjustable, ASME 3"/ JIS 80A
Ordrekode71249070 -
Seal, adjustable, ASME 4"
Ordrekode71249072 -
Seal, adjustable, ASME 6"/ JIS 150A
Ordrekode71249073
