Spesifikasjonene kort oppsummert
-
Accuracy
+/-1 mm (0.04 in)
-
Process temperature
-40 … +200 °C (-40 … +392 °F)
-
Process pressure / max. overpressure limit
Vacuum...20 bar (290 psi)
-
Max. measurement distance
50 m (164 ft)
-
Main wetted parts
PVDF, PTFE or PEEK
Bruksområde

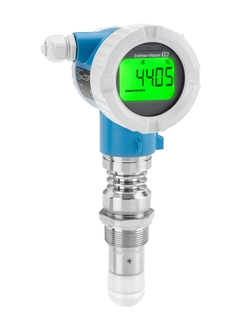

Micropilot FMR60B is part of the new generation of 80 GHz radar sensors. It is used for continuous non-contact level measurement in simple liquid applications with small process connections. Wizards guide users through commissioning, proof tests and verification of the devices and thus guarantee a simple operation. Heartbeat Technology offers verification and monitoring functions to identify anomalies for more safety and increased productivity.
Micropilot FMR60B is suitable for free-space applications up to 50m and offers high beam focusing for vessels with many internal fittings.
Process connections: Threads and flanges
Temperature: –40 to +200 °C (-40 to 392° F)
Pressure: –1 bis +20 bar (-14.5 to +290 psi)
Maximum measuring range: 50 m (164 ft)
Accuracy: ±1 mm (0.04 in)
W-band: 80 GHz
International explosion protection certificates, overfill prevention WHG, SIL, marine approval, 5- or 10-point factory calibration certificate
Fordeler
Easy handling through intuitive operation and wizards, for commissioning and verification
Easier troubleshooting through recommended actions shown on the display
Reduction of systematic errors through guided SIL-locking, verification and proof testing
Safety by design: Device development according to IEC 61508
Increased productivity thanks to process monitoring, verification and diagnostics in the running process with Heartbeat Technology
Videoer
Extended utvalg
-
High- end produkter
- Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Forgjenger
Suksesshistorier
Dette kan også være av interesse for deg
Mest nedlastet
-
-
Driftsinstruksjon (BA)
Micropilot FMR60B
Engelsk versjon - 02/2023
Free space radar HART
EN NO 20/02/202301/08/2022Språk:
Engelsk
Versjon:
20/02/2023
Filstørrelse:
2.3 MB
Filnavn:
BA02247FEN_0323-00.pdf
-
-
-
Teknisk informasjon (TI)
Micropilot FMR60B HART
Engelsk versjon - 02/2023
Free space radar
EN NO 20/02/202301/06/2022Språk:
Engelsk
Versjon:
20/02/2023
Filstørrelse:
2.3 MB
Filnavn:
TI01683FEN_0223-00.pdf
-
204 dokumenter
-
-
Teknisk informasjon (TI)
TI Micropilot FMR60B PROFIBUS PA
Free space radar
EN NO 01/09/2023Språk:
Engelsk
Versjon:
01/09/2023
Filstørrelse:
2.2 MB
Filnavn:
TI01693FEN_0123-00.pdf
-
-
-
Teknisk informasjon (TI)
Micropilot FMR60B HART
Free space radar
EN NO 20/02/202301/06/2022Språk:
Engelsk
Versjon:
20/02/2023
Filstørrelse:
2.3 MB
Filnavn:
TI01683FEN_0223-00.pdf
-
-
-
Teknisk informasjon (TI)
TI Micropilot FMR60B PROFINET with Ethernet-APL
Free space radar
EN NO 22/04/2023Språk:
Engelsk
Versjon:
22/04/2023
Filstørrelse:
2.6 MB
Filnavn:
TI01698FEN_0123-00.pdf
-
-
-
Driftsinstruksjon (BA)
BA Micropilot FMR60B PROFINET with Ethernet-APL
Free space radar
EN NO 22/04/2023Språk:
Engelsk
Versjon:
22/04/2023
Filstørrelse:
3.3 MB
Filnavn:
BA02266FEN_0123-00.pdf
-
-
-
Driftsinstruksjon (BA)
BA Micropilot FMR60B PROFIBUS PA
Free space radar
EN NO 01/09/2023Språk:
Engelsk
Versjon:
01/09/2023
Filstørrelse:
2.4 MB
Filnavn:
BA02261FEN_0123-00.pdf
-
-
-
Driftsinstruksjon (BA)
Micropilot FMR60B
Free space radar
HARTEN NO 20/02/202301/08/2022Språk:
Engelsk
Versjon:
20/02/2023
Filstørrelse:
2.3 MB
Filnavn:
BA02247FEN_0323-00.pdf
-
-
-
Enhetsparameter (GP)
GP Micropilot FMR60B - FMR67B
Free-space radar
PROFINET over Ethernet-APLEN NO 31/10/2024Språk:
Engelsk
Versjon:
31/10/2024
Filstørrelse:
1.3 MB
Filnavn:
GP01224FEN_0124-00.pdf
-
-
-
Enhetsparameter (GP)
Micropilot FMRxxB; Operating tool HART
Free space radar
EN NO 12/01/2023Språk:
Engelsk
Versjon:
12/01/2023
Filstørrelse:
1.1 MB
Filnavn:
GP01202FEN_0123-00.pdf
-
-
-
Kort instruksjon (KA)
KA Micropilot FMR60B PROFIBUS PA
Berøringsfri radar
EN NO 01/09/2023Språk:
Norsk
Versjon:
01/09/2023
Filstørrelse:
1.2 MB
Filnavn:
KA01606FNO_0223-00.pdf
-
-
-
Kort instruksjon (KA)
KA Micropilot FMR60B
Frittromsradar
HARTEN NO 20/02/202301/08/2022Språk:
Norsk
Versjon:
20/02/2023
Filstørrelse:
1.2 MB
Filnavn:
KA01587FNO_0323-00.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Blind plug, M20, 316L, o-ring EPDM
-
Housing/housing accessories
TegningsnummerOrdrekode1471487198 -
-
Blind plug, M20, Alu, o-ring EPDM
-
Housing/housing accessories
TegningsnummerOrdrekode1471487199 -
-
Blind plug, NPT1/2, Alu
-
Housing/housing accessories
TegningsnummerOrdrekode1471487201 -
-
Blind plug, NPT1/2, 316L
-
Housing/housing accessories
TegningsnummerOrdrekode1471487203 -
-
Cable gland M20, plastic
-
Housing/housing accessories
TegningsnummerOrdrekode1571435135 -
-
Cable gland M20, brass nickel plated
-
Housing/housing accessories
TegningsnummerOrdrekode1571435136 -
-
Cable gland M20, 316L
-
Housing/housing accessories
TegningsnummerOrdrekode1571435137 -
-
Cable gland M20x1.5 x G1/2, Ex d, brass
-
Housing/housing accessories
TegningsnummerOrdrekode1571471535 -
-
Adapter set M20x1.5-G1/2, Alu
-
Housing/housing accessories
TegningsnummerOrdrekode1571440660 -
-
Adapter set M20x1.5-G1/2, 316L
-
Housing/housing accessories
TegningsnummerOrdrekode1571440667 -
-
M12 plug,CuZn-nickel plated,housing side
-
Housing/housing accessories
TegningsnummerOrdrekode1571435138 -
-
M12 plug, 316L, housing side
-
Housing/housing accessories
TegningsnummerOrdrekode1571435139 -
-
HAN7D plug, 90deg, housing side
-
Housing/housing accessories
TegningsnummerOrdrekode1571439098 -
-
Ground terminal Housing L+P
-
Terminals
TegningsnummerOrdrekode1871474251 -
-
Ground terminal plastic housing L+P
-
Terminals
TegningsnummerOrdrekode1871589861 -
-
Ground terminal hygiene housing L+P
-
Terminals
TegningsnummerOrdrekode1871647974 -
-
Housing filter VA, EPDM, 1 piece
-
Housing/housing accessories
TegningsnummerOrdrekode1971111056 -
-
Housing filter Al, EPDM
-
Housing/housing accessories
TegningsnummerOrdrekode1971549578 -
-
Cover Alu, closed
-
Cover
TegningsnummerOrdrekode2071435116 -
-
Cover Alu, closed
-
Cover
TegningsnummerOrdrekode2571435116 -
-
Cover Alu, closed, Ex d
-
Cover
TegningsnummerOrdrekode2071435118 -
-
Cover Alu, closed, Ex d
-
Cover
TegningsnummerOrdrekode2571435118 -
-
Cover 316L, closed, Ex d
-
Cover
TegningsnummerOrdrekode2071435122 -
-
Cover 316L, closed, Ex d
-
Cover
TegningsnummerOrdrekode2571435122 -
-
Cover plastic, closed
-
Cover
TegningsnummerOrdrekode2071435126 -
-
Cover red Alu, closed, Ex d
-
Cover
TegningsnummerOrdrekode2071439086 -
-
Cover red Alu, closed, Ex d
-
Cover
TegningsnummerOrdrekode2571439086 -
-
Cover 316L, sight glass, Ex d
-
Cover
TegningsnummerOrdrekode2071435123 -
-
Cover Alu, sight glass
-
Cover
TegningsnummerOrdrekode2071439089 -
-
Cover Alu, sight window, Ex d
-
Cover
TegningsnummerOrdrekode2071439090 -
-
Cover plastic, sight window
-
Cover
TegningsnummerOrdrekode2071550061 -
-
Cover red Alu, sight glass, Ex d
-
Cover
TegningsnummerOrdrekode2071439088 -
-
Cover Alu, connection compartment, Ex d
-
Cover
TegningsnummerOrdrekode2571435121 -
-
Cover 316L, connect. compartment, Ex d
-
Cover
TegningsnummerOrdrekode2571435128 -
-
Cover Alu, connection compartment
-
Cover
TegningsnummerOrdrekode2571439085 -
-
Cover red Alu, connect. compartment,Ex d
-
Cover
TegningsnummerOrdrekode2071439087 -
-
Cover sealing EPDM, 5 pieces
-
Sealing
TegningsnummerOrdrekode2171435131 -
-
Cover sealing HNBR, -40oC, 5 pieces
-
Sealing
TegningsnummerOrdrekode2171435132 -
-
Cover sealing FVMQ, -60oC, 5 pieces
-
Sealing
TegningsnummerOrdrekode2171435134 -
-
Locking screw,cover connect. compartment
-
further parts
TegningsnummerOrdrekode2471671687 -
-
Locking screw,cover electr. compartment
-
further parts
TegningsnummerOrdrekode2471671700 -
-
Locking screw, cover sight glass
-
further parts
TegningsnummerOrdrekode2471671706 -
-
Transmitter electronics FHX50B
-
further parts
TegningsnummerOrdrekode3071556966 -
-
Receiver electronics FHX50B
-
further parts
TegningsnummerOrdrekode3071556967 -
-
Terminal unit TU100B, 4-20mA
-
Terminal module
TegningsnummerOrdrekode3571435766 -
-
Terminal unit TU101B, 4-20mA, OVP
-
Terminal module
TegningsnummerOrdrekode3571435767 -
-
Terminal unit TU100A, 4-20mA, L-form
-
Terminal module
TegningsnummerOrdrekode3571458631 -
-
Terminal unit TU101A, 4-20mA, OVP,L-form
-
Terminal module
TegningsnummerOrdrekode3571458633 -
-
Sensor cable 12-pin 100mm
-
further parts
Ordrekode71574954 -
-
Sensor cable 12-pin 120mm
-
further parts
Ordrekode71575472 -
-
Segment display VU100
-
Display
TegningsnummerOrdrekode4071435772 -
-
Electronics FMR6xB
-
further parts
TegningsnummerOrdrekode30XPF0045- -
-
Segment display + Bluetooth VU101
-
Display
TegningsnummerOrdrekode4071435779 -
-
Graphical display VU112
-
Display
TegningsnummerOrdrekode4071435775 -
-
Graphical display + Bluetooth VU113
-
Display
TegningsnummerOrdrekode4071435781 -
-
Sensor module 80GHz (Dual compartment)
-
further parts
TegningsnummerOrdrekode5471551029 -
-
Sensor module 80GHz
-
further parts
TegningsnummerOrdrekode5471600391 -
-
Sensor Micropilot FMR60B
-
further parts
TegningsnummerOrdrekode50XPF0046- -
-
Cable FHX50, FHX50B, 5m
-
Cable/cable accessories
TegningsnummerOrdrekode7071206552 -
-
Cable FHX50, FHX50B, 10m
-
Cable/cable accessories
TegningsnummerOrdrekode7071206554 -
-
Cable FHX50, FHX50B, 20m
-
Cable/cable accessories
TegningsnummerOrdrekode7071206555 -
-
Cable FHX50, FHX50B, 30m
-
Cable/cable accessories
TegningsnummerOrdrekode7071206556 -
-
Remote Display FHX50B
OrdrekodeFHX50B- -
HAN7D socket, cable side
Ordrekode71474958 -
Weather protection cover, plastic, XW111
Ordrekode71438291 -
Weather protection cover, 316L, XW112
Ordrekode71438303 -
Mounting bracket adjustable FMR6xB
Ordrekode71597288
