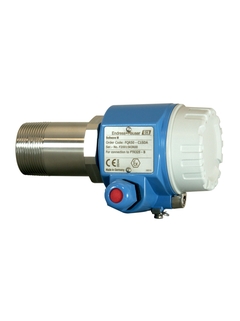

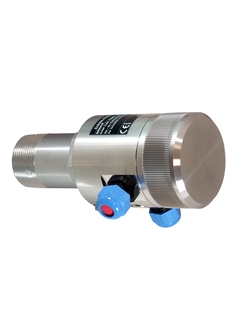

Name: Soliwave FQR50
Brand: Endress+Hauser
Availability: InStock

Dette produktet er ikke tilgjengelig lenger.

Se den nye generasjonen i området forgjenger/etterfølger, eller kontakt den lokale Endress+Hauser-representanten.

Erstatter

F

L

E

X

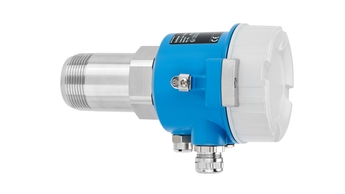

Soliwave FQR57

Transmitter for non-contact point level detection and bulk flow monitoring
Mer informasjon

Laster inn pris

Pris midlertidig utilgjengelig

Pris etter innlogging

Price on request

aktiverer pris

pris: gi informasjon

from CHF ??.-

Enkle produkter
Enkelt å velge, intallere og bruke

Tekniske egenskaper

Enkelhet

Hva er FLEX?

Standardprodukter
Pålitelige, robuste og lette å vedlikeholde

Tekniske egenskaper

Enkelhet

Hva er FLEX?

High- end produkter
Høyst funksjonelle og praktiske

Tekniske egenskaper

Enkelhet

Hva er FLEX?

Spesialprodukter
Designet for krevende applikasjoner

Tekniske egenskaper

Enkelhet

Varierende

Hva er FLEX?

FLEX utvalget	Tekniske egenskaper	Enkelhet
F L E X Fundamental utvalg Møter dine grunleggende målebehov	Tekniske egenskaper	Enkelhet
F L E X Lean utvalg Håndter henkelt dine kjerneprosesser	Tekniske egenskaper	Enkelhet
F L E X Extended utvalg Optimaliser prosessene dine med innovative teknologier	Tekniske egenskaper	Enkelhet
F L E X Xpert utvalg Mestre de mest utfordrende applikasjonene dine	Tekniske egenskaper	Enkelhet Varierende

Lær mer om FLEX-valgene

Characteristic / Application

Contactless measurement
Microwave transmitter
Supply / Communication

Transmitter
Ambient temperature

-20 °C ... 70 °C
(-4°F ... 158°F)
Process temperature

Waves emitted from outside (non-contact): any
Waves emitted within installation (contact):
-20 °C ... 70 °C
(-4°F ... 158 °F)
Process pressure / max. overpressure limit

Waves emitted from outside (contactless): any
Waves emitted within installation (contact):
0.8 bar abs ... 4.8 bar abs (12 psi ... 70 psi)
Min. density of medium

Solid weight: > 10 g/l
Main wetted parts

Within installation: Aluminium, PTFE
Or: non-contact
Process connection

1-1/2" G + NPT
or with waves emitted from outside / mounting from outside, walls of container must not be made of metal
Process connection hygienic

With waves emitted from outside
Communication

Transmitter: Relays, DPDT
Certificates / Approvals

ATEX, IEC Ex
Options

Flange
Components

Reciever: FDR50
Transmitter: FTR325
Successor

Soliwave FQR57
Application limits

When waves are emitted from outside (non-contact)
Solid weight: <10g/l

Filter

12 dokumenter

Teknisk informasjon (TI)

Technical Information Soliwave FQR50 / FDR50

Teknisk informasjon (TI)

Engelsk versjon - 08/2016

New version available in English

Non-contact, non-wearing detection of bulk solids of all kinds

Velg andre språk og versjoner, og se detaljer Skjul valg og detaljer

	EN	NO
19/08/2016
11/08/2014
28/07/2011
05/03/2009
04/08/2008

Språk:	Engelsk
Versjon:	19/08/2016
Filstørrelse:	1.2 MB
Filnavn:	TI00378FEN_1516.pdf

Kort instruksjon (KA)

Operating instructions Soliwave FQR 50 / FDR 50

Kort instruksjon (KA)

Engelsk versjon - 08/2016

New version available in English

Microwave barrier

Velg andre språk og versjoner, og se detaljer Skjul valg og detaljer

	EN	NO
19/08/2016
11/08/2014
28/07/2011
05/03/2009
04/08/2008

Språk:	Engelsk
Versjon:	19/08/2016
Filstørrelse:	1.6 MB
Filnavn:	KA00206FA6_1516.pdf

Sikkerhetsinstruks for Ex-områder (XA)

Soliwave M FQR50, FDR50

Sikkerhetsinstruks for Ex-områder (XA)

Engelsk versjon - 11/2007

New version available in English

Approval No.: DMT 03 ATEX E 053
ATEX II 1/2 D IP66 T 102°C

Velg andre språk og versjoner, og se detaljer Skjul valg og detaljer

	EN	NO
01/11/2007

Språk:	Engelsk
Versjon:	01/11/2007
Filstørrelse:	484.8 KB
Filnavn:	XA223FA3_1107.pdf

Sikkerhetsinstruks for Ex-områder (XA)

Soliwave M FQR50, FDR50 Nivotester FTR325

Sikkerhetsinstruks for Ex-områder (XA)

Engelsk versjon - 08/2016

New version available in English

Approval No.: IECEx BVS 09.0007X
Zone 0/1 Ex ia IIC T4,
Ex iaD 20/21 IP66 T98°C
[Zone 0] [Ex ia] IIC,
[Ex iaD]

Velg andre språk og versjoner, og se detaljer Skjul valg og detaljer

	EN	NO
19/08/2016
29/07/2011
05/03/2009
01/02/2009

Språk:	Engelsk
Versjon:	19/08/2016
Filstørrelse:	283.5 KB
Filnavn:	XA00484FEN_1416.pdf

Sikkerhetsinstruks for Ex-områder (XA)

Soliwave M FQR50, FDR50

Sikkerhetsinstruks for Ex-områder (XA)

Engelsk versjon - 09/2016

New version available in English

Approval No.: BVS 07 ATEX E 148 X
ATEX II 1/2 G
Protection: Ex ia IIC T4
ATEX II 1/2 D Ex iaD 20/21 IP66 T 98°C

Velg andre språk og versjoner, og se detaljer Skjul valg og detaljer

	EN	NO
07/09/2016
29/07/2011
01/11/2007

Språk:	Engelsk
Versjon:	07/09/2016
Filstørrelse:	2.6 MB
Filnavn:	XA00219FA3_1416.pdf

Aktivitetsfelt (FA)

Catálogo Medición y Detección de nivel

Aktivitetsfelt (FA)

Spansk versjon - 06/2022

New version available in English

Gama de productos para aplicaciones con líquidos y sólidos

Vis detaljer Skjul detaljer

Språk:	Spansk
Versjon:	01/06/2022
Filstørrelse:	7.2 MB
Filnavn:	FA00001Fes Catalogo Nivel_24.22.pdf

Kasusstudie (CS)

L’automatisation des process vaut son pesant d’or

Kasusstudie (CS)

Fransk versjon - 07/2016

New version available in English

Memosens Les sondes de pH améliorent les process chez Agnico Eagle

Vis detaljer Skjul detaljer

Språk:	French
Versjon:	01/07/2016
Filstørrelse:	673.1 KB
Filnavn:	CS01496CFR-0216-Agnico Eagle.pdf

Kasusstudie (CS)

Process automation worth its weight in gold

Kasusstudie (CS)

Engelsk versjon - 07/2016

New version available in English

Memosens pH sensors improve processes at Agnico Eagle

Vis detaljer Skjul detaljer

Språk:	Engelsk
Versjon:	01/07/2016
Filstørrelse:	1.5 MB
Filnavn:	CS01496CEN_0116_Agnico Eagle goldmine.pdf

Kasusstudie (CS)

Prozessautomatisierung, die Gold wert ist

Kasusstudie (CS)

Tysk versjon - 07/2016

New version available in English

Memosens pH-Sensoren verbessernProzesse bei Agnico Eagle

Vis detaljer Skjul detaljer

Språk:	Tysk
Versjon:	01/07/2016
Filstørrelse:	1.5 MB
Filnavn:	CS01496CDE_0116_Agnico Eagle Goldmine.pdf

Eksplosjonsvern

Product family: Nivotester, Soliwave M

Eksplosjonsvern

Engelsk versjon - 04/2009

New version available in English

Product root: FDR50-, FQR50-,FTR325-
Region: International, International (IECEx)
Approval agency: DEKRA EXAM

Vis detaljer Skjul detaljer

Språk:	Engelsk
Versjon:	22/04/2009
Filstørrelse:	379.5 KB
Filnavn:	IECExBVS09_0007X.pdf

Last inn flere resultater

Filter

Søk reservedeler etter nummer i tegning

- Vis tegning (PDF)

60 spare parts & accessories

Electronic insert Q-A, FQR50

further parts

Tegningsnummer

Ordrekode

1

52022363
Electronic insert Q-B, FQR50

further parts

Tegningsnummer

Ordrekode

1

52022364
Electronic insert Q-C, FQR50

further parts

Tegningsnummer

Ordrekode

1

71062110
Electronic insert Q-D, FQR50

further parts

Tegningsnummer

Ordrekode

1

71062113
Sightglass disc DN50, 25bar, 200oC

further parts

Ordrekode

71209101
Sightglass disc DN50, 10bar, 200oC

further parts

Ordrekode

71209114
Sightglass disc DN80, 200oC

further parts

Ordrekode

71209116
Sightglass disc DN50, 200oC

further parts

Ordrekode

71209118
Sightglass disc DN50, 6bar, 200oC

further parts

Ordrekode

71209122
Sightglass disc DN80, 25bar, 200oC

further parts

Ordrekode

71209100
Sightglass disc DN80, 10bar, 200oC

further parts

Ordrekode

71209111
Sightglass disc DN80, 6bar, 200oC

further parts

Ordrekode

71209121
Sightglass disc DN100, 25bar, 200oC

further parts

Ordrekode

71209097
Sightglass disc DN100, 10bar, 200oC

further parts

Ordrekode

71209107
Sightglass disc DN100, 200oC

further parts

Ordrekode

71209115
Sightglass disc DN100, 6bar, 200oC

further parts

Ordrekode

71209119
Flange DN40 PN6, Rp1-1/2, Alu

Ordrekode

71006345
Flange DN40 PN40, Rp1-1/2, 316Ti

Ordrekode

71006348
Flange DN40 PN40, Rp1-1/2, 316Ti, 3.1

Ordrekode

71108383
Flange DN50 PN16, Rp1-1/2, 316Ti

Ordrekode

71006350
Flange DN50 PN16, Rp1-1/2, 316Ti, 3.1

Ordrekode

71108388
Flange DN100 PN16, Rp1-1/2, 316Ti

Ordrekode

71006352
Flange DN100 PN16, Rp1-1/2, 316Ti, 3.1

Ordrekode

71108390
Flange 1-1/2" 150lbs, NPT1-1/2, Alu

Ordrekode

71006346
Flange 1-1/2" Cl.150, NPT1-1/2, 316Ti

Ordrekode

71006349
Flange 1-1/2" Cl.150,NPT1-1/2,316Ti,3.1

Ordrekode

71108387
Flange NPS 2" Cl.150, NPT1-1/2, 316Ti

Ordrekode

71006351
Flange 2" Cl.150, NPT1-1/2,316Ti, 3.1

Ordrekode

71108389
Flange NPS 4" CL.150, NPT1-1/2, 316Ti

Ordrekode

71006353
Flange 4" Cl.150, NPT1-1/2,316Ti, 3.1

Ordrekode

71108391
Welded fitting DN50, 200oC

Ordrekode

71026443
Welded fitting DN50, 10bar, 200oC

Ordrekode

71026446
Welded fitting DN80, 200oC

Ordrekode

71026444
Welded fitting DN80, 10bar, 200oC

Ordrekode

71026447
Welded fitting DN100, 200oC

Ordrekode

71026445
Welded fitting DN100, 10bar, 200oC

Ordrekode

71026448
Flanged fitting DIN/EN DN50, 25bar,200oC

Ordrekode

71026449
Flanged fitting DIN/EN DN80, 25bar,200oC

Ordrekode

71026450
Flanged fitting DIN/EN DN100,25bar,200oC

Ordrekode

71026451
HT-adapter R1-1/2 + Rp1-1/2, 316Ti

Ordrekode

71113441
HT-adapter NPT1-1/2, 316Ti

Ordrekode

71113449
Extension 225mm, HT-adapter R1-1/2 +

Ordrekode

71113450
Extension 325mm, HT-adapter R1-1/2 +

Ordrekode

71113451
Extension 525mm, HT-adapter R1-1/2 +

Ordrekode

71113452
Extension 225mm, HT-Adapter NPT1-1/2

Ordrekode

71113453
Extension 325mm, HT-adapter NPT1-1/2

Ordrekode

71113454
Extension 525mm, HT-adapter NPT1-1/2

Ordrekode

71113455
Mounting bracket FQR5x/FDR5x, Aluminium

Ordrekode

52017501
Mounting bracket FQR5x/FDR5x, Plastics

Ordrekode

52017502

Soliwave FQR50

Erstatter

Soliwave FQR57

Characteristic / Application

Supply / Communication

Ambient temperature

Process temperature

Process pressure / max. overpressure limit

Min. density of medium

Main wetted parts

Process connection

Process connection hygienic

Communication

Certificates / Approvals

Options

Components

Successor

Application limits

Back

Technical Information Soliwave FQR50 / FDR50

Operating instructions Soliwave FQR 50 / FDR 50

Soliwave M FQR50, FDR50

Soliwave M FQR50, FDR50 Nivotester FTR325

Soliwave M FQR50, FDR50

Catálogo Medición y Detección de nivel

L’automatisation des process vaut son pesant d’or

Process automation worth its weight in gold

Prozessautomatisierung, die Gold wert ist

Product family: Nivotester, Soliwave M

Back

Electronic insert Q-A, FQR50

Electronic insert Q-B, FQR50

Electronic insert Q-C, FQR50

Electronic insert Q-D, FQR50

Sightglass disc DN50, 25bar, 200oC

Sightglass disc DN50, 10bar, 200oC

Sightglass disc DN80, 200oC

Sightglass disc DN50, 200oC

Sightglass disc DN50, 6bar, 200oC

Sightglass disc DN80, 25bar, 200oC

Sightglass disc DN80, 10bar, 200oC

Sightglass disc DN80, 6bar, 200oC

Sightglass disc DN100, 25bar, 200oC

Sightglass disc DN100, 10bar, 200oC

Sightglass disc DN100, 200oC

Sightglass disc DN100, 6bar, 200oC

Flange DN40 PN6, Rp1-1/2, Alu

Flange DN40 PN40, Rp1-1/2, 316Ti

Flange DN40 PN40, Rp1-1/2, 316Ti, 3.1

Flange DN50 PN16, Rp1-1/2, 316Ti

Flange DN50 PN16, Rp1-1/2, 316Ti, 3.1

Flange DN100 PN16, Rp1-1/2, 316Ti

Flange DN100 PN16, Rp1-1/2, 316Ti, 3.1

Flange 1-1/2" 150lbs, NPT1-1/2, Alu

Flange 1-1/2" Cl.150, NPT1-1/2, 316Ti

Flange 1-1/2" Cl.150,NPT1-1/2,316Ti,3.1

Flange NPS 2" Cl.150, NPT1-1/2, 316Ti

Flange 2" Cl.150, NPT1-1/2,316Ti, 3.1

Flange NPS 4" CL.150, NPT1-1/2, 316Ti

Flange 4" Cl.150, NPT1-1/2,316Ti, 3.1

Welded fitting DN50, 200oC

Welded fitting DN50, 10bar, 200oC

Welded fitting DN80, 200oC

Welded fitting DN80, 10bar, 200oC

Welded fitting DN100, 200oC

Welded fitting DN100, 10bar, 200oC

Flanged fitting DIN/EN DN50, 25bar,200oC

Flanged fitting DIN/EN DN80, 25bar,200oC

Flanged fitting DIN/EN DN100,25bar,200oC

HT-adapter R1-1/2 + Rp1-1/2, 316Ti

HT-adapter NPT1-1/2, 316Ti

Extension 225mm, HT-adapter R1-1/2 +

Extension 325mm, HT-adapter R1-1/2 +

Extension 525mm, HT-adapter R1-1/2 +

Extension 225mm, HT-Adapter NPT1-1/2

Extension 325mm, HT-adapter NPT1-1/2

Extension 525mm, HT-adapter NPT1-1/2

Mounting bracket FQR5x/FDR5x, Aluminium

Mounting bracket FQR5x/FDR5x, Plastics

Vi verdsetter personvernet ditt
