Spesifikasjonene kort oppsummert
-
Max. measurement error
Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s) -
Measuring range
4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)
-
Medium temperature range
Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F) -
Max. process pressure
PN 40, Class 300, 20K
-
Wetted materials
Liner: PFA; PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium
Bruksområde

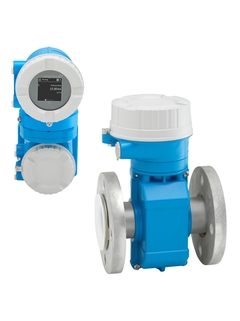

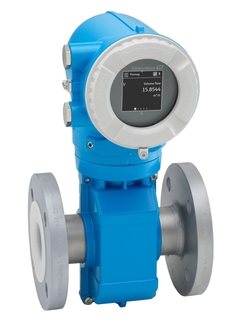

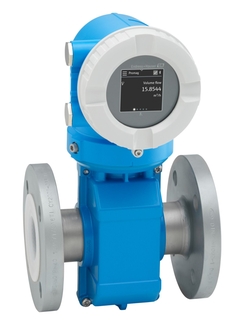

Promag P is dedicated to chemical and process applications with corrosive liquids and high medium temperatures. With its straightforward hard- and software design, Promag P 10 simplifies every step in its life cycle from engineering to servicing at usual Endress+Hauser quality. Heartbeat Technology enables safe processes.
The bidirectional measuring principle is virtually independent of pressure, density, temperature and viscosity.
Dedicated to chemical and process applications with corrosive liquids.
Device properties
Nominal diameter: max. DN 600 (24")
All common Ex approvals
Liner made of PTFE or PFA
System integration with HART, Modbus RS485
Flexible operation with app and optional display
Fordeler
Diverse applications – wide variety of wetted materials
Energy-saving flow measurement – no pressure loss due to cross section constriction
Maintenance-free – no moving parts
Optimum usability – operation with mobile devices and SmartBlue app or display with touch screen
Simple, time-saving commissioning – guided parameterization in advance and in the field
Integrated verification – Heartbeat Technology
Videoer
Lean utvalg
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Forgjenger
Suksesshistorier
Dette kan også være av interesse for deg
.jpg "eBokomslag - Proline 10")
Mest nedlastet
-
-
Kort instruksjon (KA)
Mengdemåler Proline 10
Norsk versjon - 10/2022
Modbus RS485-giver med elektromagnetisk sensor
EN NO 03/10/202201/08/202101/07/2021Språk:
Norsk
Versjon:
03/10/2022
Filstørrelse:
2.6 MB
Filnavn:
KA01499DNO_0322-00.pdf
-
-
-
Kort instruksjon (KA)
Mengdemåler Proline 10
Norsk versjon - 10/2022
HART-giver med elektromagnetisk sensor
EN NO 03/10/202201/07/2021Språk:
Norsk
Versjon:
03/10/2022
Filstørrelse:
3.2 MB
Filnavn:
KA01497DNO_0322-00.pdf
-
126 dokumenter
-
-
Teknisk informasjon (TI)
Proline Promag P 10
Electromagnetic flowmeter
EN NO 03/10/202201/07/2021Språk:
Engelsk
Versjon:
03/10/2022
Filstørrelse:
3.8 MB
Filnavn:
TI01579DEN_0222-00.pdf
-
-
-
Driftsinstruksjon (BA)
Proline Promag P 10
Electromagnetic flowmeter
HARTEN NO 03/10/202201/07/2021Språk:
Engelsk
Versjon:
03/10/2022
Filstørrelse:
4.5 MB
Filnavn:
BA02069DEN_0222-00.pdf
-
-
-
Driftsinstruksjon (BA)
Proline Promag P 10
Electromagnetic flowmeter
Modbus RS485EN NO 03/10/202201/07/2021Språk:
Engelsk
Versjon:
03/10/2022
Filstørrelse:
3.9 MB
Filnavn:
BA02072DEN_0222-00.pdf
-
-
-
Enhetsparameter (GP)
Proline Promag 10
Electromagnetic flowmeter
HARTEN NO 03/10/202201/07/2021Språk:
Engelsk
Versjon:
03/10/2022
Filstørrelse:
1.5 MB
Filnavn:
GP01157DEN_0222-00.pdf
-
-
-
Enhetsparameter (GP)
Proline Promag 10
Electromagnetic flowmeter
Modbus RS485EN NO 03/10/202201/07/2021Språk:
Engelsk
Versjon:
03/10/2022
Filstørrelse:
1.6 MB
Filnavn:
GP01158DEN_0222-00.pdf
-
-
-
Kort instruksjon (KA)
Mengdemåler Proline 10
HART-giver
med elektromagnetisk sensorEN NO 03/10/202201/07/2021Språk:
Norsk
Versjon:
03/10/2022
Filstørrelse:
3.2 MB
Filnavn:
KA01497DNO_0322-00.pdf
-
-
-
Kort instruksjon (KA)
Mengdemåler Proline 10
Modbus RS485-giver
med elektromagnetisk sensorEN NO 03/10/202201/08/202101/07/2021Språk:
Norsk
Versjon:
03/10/2022
Filstørrelse:
2.6 MB
Filnavn:
KA01499DNO_0322-00.pdf
-
-
-
Kort instruksjon (KA)
Mengdemåler Proline Promag P
Elektromagnetisk sensor
EN NO 01/08/202201/07/202101/10/201701/02/2017Språk:
Norsk
Versjon:
01/08/2022
Filstørrelse:
853.1 KB
Filnavn:
KA01290DNO_0422-00.pdf
-
-
-
Installasjonsinstruksjoner (EA)
EA Replacing Small Parts
Proline 10, 400, 500, 500-digital, 800 Index B, 800 Index C, Cubemass
EN NO 01/01/202415/12/202101/05/202101/04/202101/06/2020Språk:
Engelsk
Versjon:
01/01/2024
Filstørrelse:
1.2 MB
Filnavn:
EA01024DA2_1223-00.pdf
-
-
-
Installasjonsinstruksjoner (EA)
EA Replacing the electronics parts Exde
Proline 10
EN NO 06/12/202415/03/202304/04/202201/05/2021Språk:
Engelsk
Versjon:
06/12/2024
Filstørrelse:
1.5 MB
Filnavn:
EA01344DA2_0424-00.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit S+T-DAT Promag 10, Non-haz/Exd/Z2
-
Memory
TegningsnummerOrdrekode3871505739 -
-
ISEM, standard, HART, Promag 10, nEx
-
Electronic
TegningsnummerOrdrekode33XPD0060- -
-
ISEM, standard, Modbus, Promag 10, nEx
-
Electronic
TegningsnummerOrdrekode33XPD0061- -
-
ISEM,enhanced,HART,Promag 10, nEx/Z2/Exd
-
Electronic
TegningsnummerOrdrekode33XPD0062- -
-
Kit ISEM cable, Promag 10,Non-haz/Exd/Z2
-
Connection (electrical)
TegningsnummerOrdrekode4671631284 -
-
ISEM,enhanced,Modb.,Promag 10,nEx/Z2/Exd
-
Electronic
TegningsnummerOrdrekode33XPD0063- -
-
Kit connection terminals, 10
-
Terminals
TegningsnummerOrdrekode4571505745 -
-
HART, 24VDC, nEx, Polycarb., 10
-
Electronic
TegningsnummerOrdrekode30XPD0076- -
-
HART, 100-230VAC, nEx, Polycarb., 10
-
Electronic
TegningsnummerOrdrekode30XPD0077- -
-
Modbus, 24VDC, nEx, Polycarb., 10
-
Electronic
TegningsnummerOrdrekode30XPD0078- -
-
Modbus, 100-230VAC, nEx, Polycarb., 10
-
Electronic
TegningsnummerOrdrekode30XPD0079- -
-
Kit connec. board,grounded,Promag 10/500
-
Electronic (sensor)
TegningsnummerOrdrekode4471615501 -
-
HART, 24VDC, nEx, Alu, 10
-
Electronic
TegningsnummerOrdrekode30XPD0080- -
-
Kit connec. board,floating,Promag 10/500
-
Electronic (sensor)
TegningsnummerOrdrekode4471615502 -
-
HART, 100-230VAC, nEx, Alu, 10
-
Electronic
TegningsnummerOrdrekode30XPD0081- -
-
HART, 100-230VAC/24VDC, nEx, Alu, 10
-
Electronic
TegningsnummerOrdrekode30XPD0082- -
-
HART, 100-230VAC/24VDC, Exd/Z2, Alu, 10
-
Electronic
TegningsnummerOrdrekode30XPD0083- -
-
Mbus,100-230VAC/24VDC, nEx/Exd/Z2,Alu,10
-
Electronic
TegningsnummerOrdrekode30XPD0084- -
-
Display w/o LCD, SmartBlue app, 10
-
Display
TegningsnummerOrdrekode50XPD0087- -
-
Display LCD, SmartBlue app, 10
-
Display
TegningsnummerOrdrekode50XPD0088- -
-
Display LCD, touch, SmartBlue app, 10
-
Display
TegningsnummerOrdrekode50XPD0089- -
-
Kit cover, blind ,Polycarb., 10, Non-haz
-
Cover
TegningsnummerOrdrekode2171505746 -
-
Kit cover, glass, Polycarb., 10, Non-haz
-
Cover
TegningsnummerOrdrekode2071505747 -
-
Kit cover gasket,glass/blind,Polycarb,10
-
Sealing
TegningsnummerOrdrekode7071505751 -
-
Kit cover, blind ,Alu,Non-haz/ Z2/ Div.2
-
Cover
TegningsnummerOrdrekode2171505748 -
-
Kit cover, glass,Alu,N-haz/Z2/Div.2/Exde
-
Cover
TegningsnummerOrdrekode2071505749 -
-
Kit cover, sight glass, Alu, 10, Exd
-
Cover
TegningsnummerOrdrekode2071505750 -
-
Kit cover gasket, glass/blind, Alu, 10
-
Sealing
TegningsnummerOrdrekode7071505752 -
-
Kit cover, wall mount, Alu, Ex
-
Cover
TegningsnummerOrdrekode2371323038 -
-
Kit cover gasket, wall mount, Ex
-
Sealing
TegningsnummerOrdrekode7571323042 -
-
Kit cover, remote, Alu
-
Cover
TegningsnummerOrdrekode2471228796 -
-
Kit housing gaskets, remote, Alu
-
Sealing
TegningsnummerOrdrekode7371228798 -
-
Kit interface gaskets, Alu, Promag 10
-
Sealing
TegningsnummerOrdrekode7171505753 -
-
Kit interface gaskets, Polyc., Promag 10
-
Sealing
TegningsnummerOrdrekode7171505754 -
-
Kit securing clamp, screw
-
Housing/housing accessories
TegningsnummerOrdrekode1371276494 -
-
Spare RFID TAG
-
further parts
OrdrekodeXPRFID- -
-
Spare IEC TAG
-
further parts
OrdrekodeXPSPEC- -
-
Kit weather protection cover, 10
TegningsnummerOrdrekode8771502730 -
Pipe Mounting kit,Transmitter 10/500
Ordrekode71346428 -
Transmitter Promag 10, 5XBBXX
Ordrekode5XBBXX- -
Coin cell kit, Proline 10
TegningsnummerOrdrekode49DKZ007- -
Sensor cable set, Promag 10
OrdrekodeDK5013- -
Promag, grounding disc/protection disc
OrdrekodeDK5GD- -
Grounding cable kit, Promag L/W/P/S/E
OrdrekodeDK5GC-
