Spesifikasjonene kort oppsummert
-
Process temperature
-50 °C...+150 °C
(-58 °F...+302 °F) -
Process pressure / max. overpressure limit
Vacuum...64 bar
(Vacuum...928 psi) -
Min. density of medium
0.5g/cm³
(0.4g/cm³ optional)
Bruksområde

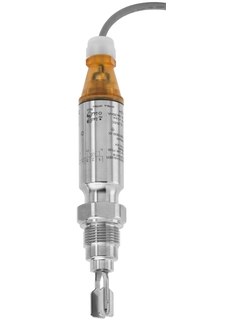

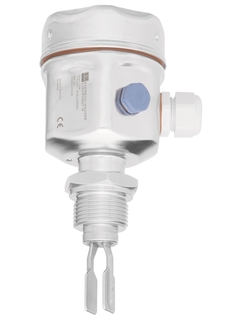

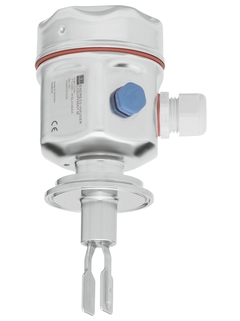

Liquiphant FTL50H is a point level switch for use in hazardous areas with all international certificates. Especially useable in the food and life sciences industry with hygienic certificates (3-A, EHEDG, ASME BPE). FTL50H offers functional safety SIL2/SIL3. Reliable measurement values, not affected by: changing media properties, flow, turbulences, gas bubbles, foam, vibrations or build-up.
Point level switch for all liquids with completely welded housing concept.
Process connections: Threads, flanges and hygienic process connection (Tri-Clamp, dairy coupling, aseptic, DRD, SMS, Varivent)
Temperature: -50 to +150°C (-58 to +302°F)
Pressure: -1 to +64bar (-14.5 to +928psi)
Sensor material: 316L
International explosion protection certificates, overfill protection WHG, SIL, hygienic certificates, marine approvals
Fordeler
International hygienic certificates (3-A, EHEDG, ASME BPE). FDA-conformed material
Electro-polished and passivated surface finishing
International explosion protection certificates and overfill protection certificate (WHG)
No mechanically moving parts: no maintenance, no wear, long operating life.
Monitoring of fork for damage: guaranteed functionUse in safety systems requiring functional safety to SIL2/SIL3 in accordance with
IEC 61508/IEC 61511-1No calibration required, easy to start up
Variety of standardized hygienic process connections for hygiene sensitive applications
Videoer
Extended utvalg
-
High- end produkter
- Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Forgjenger
216 dokumenter
-
-
Teknisk informasjon (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN NO 25/03/202415/09/202328/10/202130/07/202119/06/2020Språk:
Engelsk
Versjon:
25/03/2024
Filstørrelse:
1.1 MB
Filnavn:
TI00426FEN_2524.pdf
-
-
-
Teknisk informasjon (TI)
Liquiphant M FTL50, FTL51, FTL50H, FTL51H Technical Information
Point level switch for all kinds of liquids
EN NO 10/01/202009/10/201730/11/201607/05/201504/04/2012Språk:
Engelsk
Versjon:
10/01/2020
Filstørrelse:
2.7 MB
Filnavn:
TI00328FEN_1820.pdf
-
-
-
Teknisk informasjon (TI)
Liquiphant M FTL51C Technical Information
Point level switch for all kinds of liquids
with high corrosion-resistant coatingEN NO 31/08/201813/02/201719/05/201029/11/2007Språk:
Engelsk
Versjon:
31/08/2018
Filstørrelse:
2 MB
Filnavn:
TI00347FEN_1418.pdf
-
-
-
Teknisk informasjon (TI)
Technical Information Liquiphant M Density and Density Computer FML621
Density computer for liquids
Also for use in hazardous areasEN NO 08/10/201212/02/200929/11/2007Språk:
Engelsk
Versjon:
08/10/2012
Filstørrelse:
800.4 KB
Filnavn:
TI00420FEN_1312.pdf
-
-
-
Driftsinstruksjon (BA)
Liquiphant M FTL 50 H, FTL 51 H Instruction Manual
Liquiphant M FTL 50 H, FTL 51 H Level Limit Switch
EN NO 05/04/200716/08/200501/04/2002Språk:
Engelsk
Versjon:
05/04/2007
Filstørrelse:
1.4 MB
Filnavn:
BA214Fae.pdf
-
-
-
Driftsinstruksjon (BA)
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA
Vibration Limit Switch
Level limit switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticalsEN NO 10/08/2004Språk:
Engelsk
Versjon:
10/08/2004
Filstørrelse:
836 KB
Filnavn:
BA141FEN.pdf
-
-
-
Kort instruksjon (KA)
FTL5x - sealing set
FTL5x - sealing set
EN NO 03/05/2021Språk:
Engelsk
Versjon:
03/05/2021
Filstørrelse:
63.3 KB
Filnavn:
KA00609F_A2.pdf
-
-
-
Kort instruksjon (KA)
Liquiphant M FTL50, FTL51 Operating Instructions
Nivådetektor
EN NO 20/01/201729/06/201618/04/200601/04/2006Språk:
Norsk
Versjon:
18/04/2006
Filstørrelse:
3 MB
Filnavn:
KA143fno_0710.pdf
-
-
-
Kort instruksjon (KA)
Liquiphant M FTL50H, FTL51H Operating Instructions
Point level switch for all kinds of liquids
EN NO 20/01/201729/06/201609/07/201006/02/2006Språk:
Engelsk
Versjon:
20/01/2017
Filstørrelse:
1 MB
Filnavn:
KA00144FA6_1417.pdf
-
-
-
Kort instruksjon (KA)
Liquiphant M Density FTL50H, FTL51H Operating Instructions
Liquiphant M for density and concentration calculation
EN NO 29/06/201615/11/2007Språk:
Engelsk
Versjon:
29/06/2016
Filstørrelse:
962.9 KB
Filnavn:
KA00285FA6_1316.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover F13 Ex Alu, gasket
-
Cover
TegningsnummerOrdrekode2052002698 -
-
Cover F17 Alu, gasket
-
Cover
TegningsnummerOrdrekode2052002699 -
-
Cover T13 Alu, gasket EPDM
-
Cover
TegningsnummerOrdrekode2052006903 -
-
Cover F16 grey, PBTP, gasket
-
Cover
TegningsnummerOrdrekode2052025606 -
-
Cover F16 transparent, gasket
-
Cover
TegningsnummerOrdrekode2052025790 -
-
Cover F15 316L, gasket
-
Cover
TegningsnummerOrdrekode2052027000 -
-
Cover F15 316L, gasket
-
further parts
TegningsnummerOrdrekode22052027000 -
-
Cover F15 316L, sight glass, gasket
-
Cover
TegningsnummerOrdrekode2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
-
Cover
TegningsnummerOrdrekode2052028207 -
-
Adapter set housing/electronics FTL5x/7x
-
Electronic
TegningsnummerOrdrekode1252004236 -
-
O-ring 71.0x3.55 EPDM, 5 pieces
-
Sealing
TegningsnummerOrdrekode2152004137 -
-
Sealing set EPDM,cover F13/17/18/27,5pc
-
Sealing
TegningsnummerOrdrekode2152004277 -
-
Sealing set EPDM 73.0x3.0, 10 pieces
-
Sealing
TegningsnummerOrdrekode2152008495 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Sealing
TegningsnummerOrdrekode2152028179 -
-
Plug conn. ISO4400 3-pole, NPTF1/2, PE
-
further parts
Ordrekode516734-1000 -
-
Plug conn. ISO4400 DIN43650 3+PE Pg11
-
further parts
Ordrekode516734-2000 -
-
Cable entry G1/2, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552002447 -
-
Cable entry NPT1/2, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552002448 -
-
Cable entry Pg13.5, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552002450 -
-
Adapter set cable entry NPT1/2
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552004133 -
-
Adapter set cable gland M20
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552004134 -
-
Adapter set cable entry G1/2
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552004135 -
-
Adapter set cable gland Pg13.5
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552004136 -
-
Cable gland M20, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552004278 -
-
Cable gland M20 Metal F15, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1571185029 -
-
Cable 4x0.75, case 5080 FlSt
-
further parts
Ordrekode938313-1000 -
-
Cover T13 "Terminal" Alu, gasket EPDM
-
Cover
TegningsnummerOrdrekode2552007103 -
-
Electronics FEL51 19-253VAC
-
Electronic
TegningsnummerOrdrekode3052002304 -
-
Electronics FEL52 10-55VDC-PNP
-
Electronic
TegningsnummerOrdrekode3052002305 -
-
Electronics FEL54 relays DPDT
-
Electronic
TegningsnummerOrdrekode3052002306 -
-
Electronics FEL55 11-36VDC
-
Electronic
TegningsnummerOrdrekode3052002307 -
-
Electronics FEL56 NAMUR
-
Electronic
TegningsnummerOrdrekode3052002308 -
-
Electronics FEL57 PFM
-
Electronic
TegningsnummerOrdrekode3052002309 -
-
Electronics FEL58 NAMUR
-
Electronic
TegningsnummerOrdrekode3052006454 -
-
Electronics FEL50D Density/Concentration
-
Electronic
TegningsnummerOrdrekode3071027201 -
-
Electronics FEL50A,PA,HW02.00,SW01.03.00
-
Electronic
TegningsnummerOrdrekode3071074953 -
-
Lubricant "SYNTHESO GLEP1" (tube a 8g)
-
further parts
Ordrekode52005977 -
-
Modification name plate, non Ex
-
further parts
Ordrekode71067434 -
-
Sealing ring G3/4, 27x32, FA, 5 pcs.
-
Sealing
TegningsnummerOrdrekode5771185027 -
-
Sealing ring G1, 33x39 FA, 5 pcs.
-
Sealing
TegningsnummerOrdrekode5752014048 -
-
O-ring 21.89x2.62 VMQ, FDA, 5 pcs.
-
further parts
Ordrekode52014473 -
-
O-ring 21.89x2.62 VMQ, FDA, USP, 3pcs.
-
further parts
Ordrekode71086100 -
-
O-ring 21.89x2.62 EPDM, FDA, USP, 3 pcs.
-
further parts
Ordrekode71140670 -
-
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.
-
further parts
Ordrekode52014472 -
-
O-ring 28.17x3.53 VMQ, FDA, USP, 3 pcs.
-
further parts
Ordrekode71086102 -
-
O-ring 28.17x3.53 EPDM, FDA, USP, 3 pcs.
-
further parts
Ordrekode71140668 -
-
Profile gasket 29x36x3.7, FDA, 5 pcs.
-
further parts
Ordrekode52014424 -
-
Profile gasket 29x36x3.7, FDA, USP, 5pcs
-
further parts
Ordrekode71075662 -
-
Protection cover F16 housing
Ordrekode71127760 -
Weather protection cover F13/F17/F18/F27
Ordrekode71040497 -
Weld-in adapter RD52, 316L
Ordrekode52001047 -
Weld-in adapter RD52, 316L, 3.1
Ordrekode52006909 -
Weld-in adapter DRD DN50, 316L
Ordrekode52002041 -
Weld-in adapter DRD DN50, 316L, 3.1
Ordrekode52011899 -
Weld-in adapter G3/4, d=55, 316L
Ordrekode52001052 -
Weld-in adapter G3/4, 316L, 3.1
Ordrekode52011897 -
Weld-in adapter G1, d=53, 316L, 3.1
Ordrekode71093129 -
Weld-in adapter G1, d=60, 316L
Ordrekode52001051 -
Weld-in adapter G1, d=60, 316L, 3.1
Ordrekode52011896 -
Weld-in adapter G1, adjustable, 316L
Ordrekode52001221 -
Weld-in adapter G1, d=53, 316L
Ordrekode71258358 -
Weld-in adapter G1, adjustable,316L, 3.1
Ordrekode52011898 -
Test magnet
Ordrekode71267011
